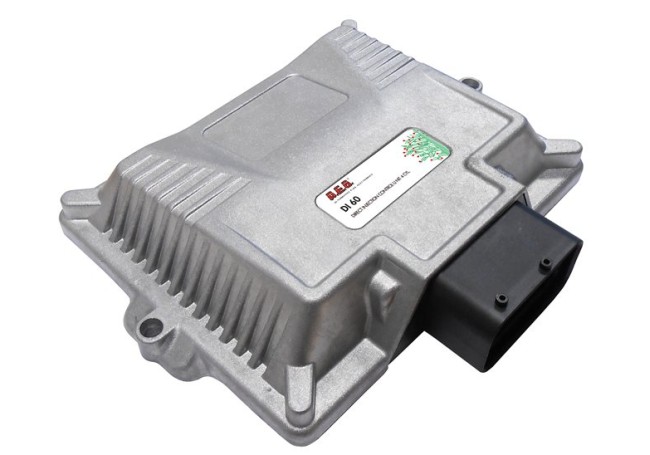

AEB DI 60 ECU (Elektronik Kontrol Ünitesi)

AEB DI 60 ECU (Elektronik Kontrol Ünitesi), 3-4 silindir Direkt Enjeksiyon teknolojisine sahip benzinli araçların LPG/CNG dönüşümü için geliştirilmiştir.

AEB3000 Kontrol Ünitesinin geliştirilmiş halidir. Daha geniş bir araç grubuna dönüşüm imkanı sağlayan DI 60, yeni nesil araçlara tam uyum sağlayarak yakıt tüketimini azaltır. Daha kolay kurulum ve adaptasyon olanağı sağlar. Metal kasaya sahip DI 60 yüksek sıcaklığa karşı son derece dayanıklıdır.

DI 60 Kontrol ünitesi, OBD bağlantısı aracılığıyla aracın benzin ECU'su ile iletişim kurarak benzin enjeksiyon sürelerini ve aracın emme manifolduna gönderilecek gazın eşdeğer miktarını hesaplar. Güçlü yazılımı sayesinde motor parametrelerini okuyan ECU, sistemde meydana gelen herhangi bir arızayı izlemeye de olanak sağlar. Otomatik tanı özelliği sayesinde sistemin tüm parçalarını kontrol eden ECU, arızalı parçaların tespitini kolaylaştırdığı gibi teknik müdahaleye de olanak sağlar.

DI 60 ECU, PTMAP sensörünün kombinasyonu sayesinde kolaylıkla kurulumu ve adaptasyonu sağlanır.

60 PIN yeni nesil otomotiv konnektörü ile donatılmıştır. Su sızıntılarına karşı dayanıklı yüksek IP (6K9K) koruma sınıfına dahildir.

AEB DI 60 ECU Teknik Özellikler

  • Besleme Gerilimi: Vbatt=10÷16V
  • Çalışma Sıcaklığı: -40÷110°C
  • Bekleme Modunda Güç Tüketimi: Stand-by <5uA
  • Elektrik Bağlantılarını Koruma: IPX9k
  • Sertifika: 10R-03 / 67R-01 / 110R-00

Aktüatör Özellikleri

  • 3 veya 4 gaz enjektörüne kadar Imax=6, Vbatt, max=16V
  • Gaz selenoid vanaları için 2 güç çıkışı
    • Pmax=25W, Imax=2A (İki çıkışa uygulanan güç ve maksimum akım)
    • Pmax=50W, Imax=4A (Sadece bir çıkışın aktif gücü ve maksimum akım)

Sensörlerin Özellikleri

  • PT MAP Sensörü: 463059000 (shuttle Ø10), 463500000 (shuttle Ø12), 463505000 (shuttle Ø14)
  • Map Sensörü: Aracın orijinal sensörü
  • Seviye Sensörü: AEB, 0-90 Ohm standart sensör
  • Regülatör Isı Sensörü: AEB,  tip 369
  • Gaz Sıcaklık Sensörü: AEB tipi (4.7kOhm - PT MAP sensörü dahil), Sensör (2.2 kOhm), 1 kOhm sensör
  • Ön Katalitik Konvertör Oksijen Sensörü: 0-1V, 0-5V, 5-0V, 0.8-1.6V, 2.5-3.5V, UEGO (Doğrusal akım sensörü)
  • Post- katalitik konvertör Oksijen sensörü : 0-1V , 0-5V , 5-0V , 0.8-1.6V , 2.5-3.5V , UEGO (Doğrusal akım sensörü)
  • Benzin enjektör rayı üzerindeki orijinal basınç sensörü

OBD Bağlantısı: ISO15765 on CAN line; KWP2000 e ISO9141 su K-Line
