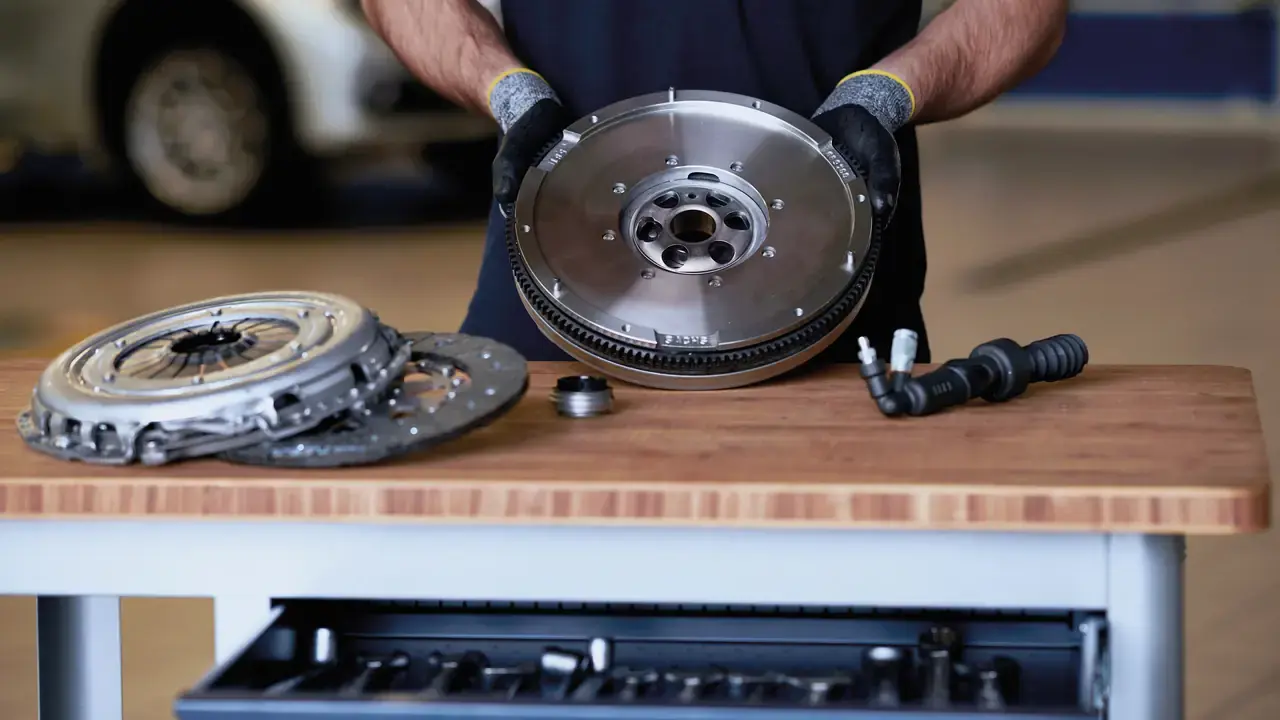

Çift Kütleli Volan Nedir?
Manuel şanzımanlı bir otomobilde motor ile şanzıman arasında çalışan en önemli parçalardan biri volandır. Ancak özellikle modern dizel motorlarda ve yüksek tork üreten bazı benzinli motorlarda klasik tek parçalı volan yerine çift kütleli volan (Dual Mass Flywheel – DMF) kullanılabilir.
Çift kütleli volanın temel görevi yalnızca motorun dönme hareketini şanzımana aktarmak değildir. Asıl görevi, motorun ürettiği burulma titreşimlerini ve ani tork darbelerini sönümleyerek şanzımanı korumak ve sürüş konforunu artırmaktır.
Motor krank mili sürekli ve tamamen düzgün bir dönme hareketi üretmez. Her yanma olayında krank miline güçlü bir tork darbesi uygulanır. Bu darbeler özellikle düşük devirlerde ve yüksek tork üreten motorlarda belirgin hale gelir.
Çift kütleli volan, bu düzensizliği motor ile şanzıman arasındaki bağlantıda filtreleyen mekanik bir sönümleme sistemi gibi çalışır.
Volanın Temel Görevi Nedir?
Öncelikle klasik volanın ne yaptığını anlamak gerekir.
Volan, krank miline bağlı ağır bir döner parçadır. Motorun çalışma çevrimi sırasında oluşan tork darbelerinin düzenlenmesine yardımcı olur ve dönme hareketinin daha düzgün devam etmesini sağlar.
Ayrıca manuel şanzımanlı araçlarda debriyaj diski volanın yüzeyine temas eder.
Motor ile şanzıman arasındaki güç aktarımı kabaca şu şekilde gerçekleşir:
Motor → Krank mili → Volan → Debriyaj → Şanzıman → Diferansiyel → Tekerlekler
Klasik sistemde volan tek bir ana kütleden oluşur.
Çift kütleli volanda ise bu yapı iki ayrı döner kütleye ayrılır.
Çift Kütleli Volan Nasıl Çalışır?
Çift kütleli volanın adındaki “çift kütle” ifadesi, içerisinde birbirine göre sınırlı miktarda hareket edebilen iki ana döner bölüm bulunmasından gelir.
Basitleştirilmiş şekilde:
Birinci kütle → Krank miline bağlıdır.
İkinci kütle → Debriyaj ve şanzıman tarafına bağlıdır.
Bu iki kütle arasında yaylar ve sönümleme mekanizmaları bulunur.
Motorun ürettiği tork ilk kütleye ulaştığında, bu hareket doğrudan ikinci kütleye aktarılmak yerine yaylı mekanizma tarafından belirli ölçüde emilir.
Böylece krank milinden gelen düzensiz dönme hareketi daha düzgün hale getirilerek şanzımana aktarılır.
Bunu bir tür mekanik filtre gibi düşünebiliriz.
Motorun oluşturduğu:
Tork darbeleri → DMF tarafından sönümlenir → Daha düzgün dönme hareketi → Şanzıman
Neden İki Kütle Kullanılıyor?
Dört zamanlı içten yanmalı motorlarda krank milinin ürettiği tork sürekli ve eşit değildir.
Örneğin dört silindirli bir motorda her silindirin yanma olayı krank miline ayrı bir tork darbesi gönderir.
Yanma sırasında güçlü bir tork oluşur.
Ardından pistonların sıkıştırma, egzoz ve emme stroklarında krank milinin hareketi farklı karakter gösterir.
Sonuç olarak krank milinin açısal hızı küçük miktarlarda sürekli değişir.
Bu değişikliklere torsional vibration, yani burulma titreşimi denir.
Çift kütleli volan bu titreşimleri azaltmak için kullanılır.
Özellikle Dizel Motorlarda Neden Önemlidir?
Dizel motorlar düşük devirlerde yüksek tork üretebildikleri için krank miline aktarılan tork darbeleri önemli olabilir.
Modern turbo dizel motorlarda yüksek torkun daha düşük devirlerde elde edilmesi, aktarma organlarının maruz kaldığı burulma titreşimlerini daha da önemli hale getirmiştir.
Bu nedenle çift kütleli volanlar özellikle dizel otomobillerde uzun yıllardır yaygın olarak kullanılmaktadır.
Ancak DMF yalnızca dizel motorlara özgü değildir.
Yüksek tork üreten modern benzinli motorlarda da kullanılabilir.
Çift Kütleli Volanın İçinde Neler Bulunur?
Tasarım üreticiye ve modele göre değişmekle birlikte tipik bir çift kütleli volanda şu temel bileşenler bulunabilir:
-
Birincil kütle
-
İkincil kütle
-
Yay sistemi
-
Yay yuvaları
-
Sönümleme mekanizması
-
Rulman veya yataklama sistemi
-
Sürtünme elemanları
-
Debriyaj bağlantı yüzeyi
Birinci kütle krank miline bağlıdır.
İkinci kütle ise debriyaj tarafında bulunur.
İki kütle arasındaki yaylar, motorun tork darbelerini absorbe ederek titreşimlerin şanzımana ulaşmasını azaltır.
Çift Kütleli Volan ile Debriyaj Aynı Parça mıdır?
Hayır.
Çift kütleli volan ile debriyaj birbirinden farklı parçalardır.
Ancak aynı sistem içerisinde birlikte çalışırlar.
Debriyaj sisteminde genel olarak:
-
Debriyaj diski
-
Debriyaj baskısı
-
Debriyaj rulmanı veya merkezi hidrolik rulman
-
Çift kütleli volan
gibi parçalar bulunabilir.
Debriyaj diski motor ile şanzıman arasındaki güç aktarımını kontrol ederken, DMF esas olarak motorun dönme düzensizliklerini ve titreşimlerini sönümlemeye yardımcı olur.
Bu nedenle debriyaj kaydırıyor diye otomatik olarak DMF'nin bozuk olduğu söylenemez.
Aynı şekilde DMF arızası da her zaman debriyaj balatasının bitmiş olduğu anlamına gelmez.
Çift Kütleli Volan Arızası Nasıl Anlaşılır?
DMF arızası farklı belirtilerle ortaya çıkabilir.
En sık karşılaşılan belirtiler arasında:
-
Rölantide anormal titreşim
-
Metalik ses
-
İlk çalıştırmada vuruntu
-
Motoru stop ederken “tak” veya “şak” sesi
-
Kalkış sırasında sarsıntı
-
Düşük devirde titreşim
-
Debriyaja basınca sesin değişmesi
-
Debriyaj pedalında titreşim
-
Vites geçişlerinde anormal sarsıntı
-
Motor ile şanzıman arasında düzensiz mekanik ses
bulunabilir.
Ancak bu belirtilerin hiçbiri tek başına DMF arızasını kesin olarak kanıtlamaz.
Motor takozları, debriyaj sistemi, şanzıman yatakları veya motorun düzensiz çalışması da benzer belirtilere yol açabilir.
Rölantide Gelen Metalik Ses
Çift kütleli volan sorunlarında rölantide metalik bir şıkırtı veya vuruntu duyulabilir.
Özellikle motor düşük devirde çalışırken titreşimler daha belirgin hale gelebilir.
Bazı durumlarda:
Debriyaj pedalı bırakılmışken ses var → Debriyaja basınca ses azalıyor
şeklinde bir davranış görülebilir.
Bu durum DMF veya şanzımanın giriş tarafındaki bir problemi düşündürebilir.
Fakat yalnızca bu belirtiye bakarak DMF değiştirmek doğru değildir.
Sesin kaynağı mekanik olarak doğrulanmalıdır.
Motoru Stop Ederken Gelen “Tak” Sesi
Motor kapatılırken krank mili aniden dönmeyi bırakır.
Motorun içindeki ve aktarma sistemindeki hareketli parçalar bu sırada kısa süreli torsiyonel hareketler oluşturabilir.
Sağlıklı bir DMF bu hareketleri önemli ölçüde sönümlemeye yardımcı olur.
DMF'nin yay sistemi veya iç mekanizması aşındığında motor kapatılırken belirgin bir takırtı, vuruntu veya metalik ses oluşabilir.
Bu belirti özellikle başka titreşim ve seslerle birlikte görülüyorsa incelenmelidir.
Kalkışta Titreme
Çift kütleli volan ile ilgili sorunlarda kalkış sırasında titreşim veya sarsıntı meydana gelebilir.
Fakat burada debriyaj sistemiyle DMF'yi birbirinden ayırmak gerekir.
Kalkış titremesine:
-
Aşınmış debriyaj balatası
-
Baskı plakası problemi
-
Yağ bulaşmış debriyaj
-
Motor takozu
-
Şanzıman takozu
-
DMF problemi
gibi birçok farklı sorun neden olabilir.
Dolayısıyla “kalkışta titriyor, volan bozuk” şeklinde doğrudan teşhis yapılmamalıdır.
Debriyaja Basınca Ses Neden Değişir?
Debriyaj pedalına basıldığında motor ile şanzıman arasındaki güç aktarımının çalışma koşulları değişir.
Bu sırada DMF ve şanzıman giriş tarafındaki yükler de değişebilir.
Eğer ses debriyaj pedalına basıldığında belirgin şekilde değişiyorsa bu bilgi teşhis açısından değerlidir.
Ancak bu durum DMF'yi tek başına suçlamak için yeterli değildir.
Debriyaj rulmanı veya şanzıman giriş mili rulmanı gibi parçalar da benzer şekilde davranabilir.
Çift Kütleli Volan Neden Bozulur?
DMF mekanik olarak oldukça karmaşık ve yük altında çalışan bir parçadır.
Zaman içerisinde doğal aşınma meydana gelebilir.
Bunun dışında:
Yüksek tork
Özellikle motor yazılımıyla torkun ciddi şekilde artırılması DMF üzerindeki yükü yükseltebilir.
Agresif kullanım
Ani kalkışlar ve sert debriyaj kullanımı mekanizmaya ekstra yük bindirebilir.
Düşük devirde yüksek yük
Motoru çok düşük devirde yüksek viteste zorlamak, aktarma sistemindeki torsiyonel titreşimleri artırabilir.
Debriyaj problemleri
Debriyaj sistemindeki anormal çalışma DMF'ye ek yük getirebilir.
Motorun düzensiz çalışması
Misfire, yakıt sistemi problemleri veya düzensiz yanma krank miline normalden daha düzensiz tork darbeleri gönderebilir.
Yüksek kilometre
Zaman içerisinde yaylar ve iç sönümleme mekanizması aşınabilir.
Chip Tuning DMF'yi Etkiler mi?
Evet, özellikle yüksek tork artışı söz konusuysa etkileyebilir.
Motor yazılımıyla güç ve tork artırıldığında motor ile şanzıman arasındaki aktarma organlarının maruz kaldığı yük de artabilir.
Özellikle maksimum torkun daha düşük devirlerde elde edilmesini sağlayan agresif yazılım değişiklikleri DMF üzerindeki torsiyonel yükleri artırabilir.
Bu nedenle yazılım modifikasyonlarında yalnızca motorun üretebileceği güç değil, debriyaj, DMF, şanzıman ve aktarma organlarının taşıyabileceği tork da dikkate alınmalıdır.
Düşük Devirde Kullanmak DMF'yi Yorar mı?
Motoru çok düşük devirde yüksek viteste ve yüksek gazla kullanmak aktarma organlarında yüksek torsiyonel titreşim oluşturabilir.
Örneğin motorun zorlandığı bir durumda yüksek viteste gaz pedalına fazla basmak:
Düşük motor devri + yüksek motor yükü = daha yüksek torsiyonel titreşim
oluşturabilir.
Bu nedenle motorun zorlandığını hissettiğinizde daha düşük bir vitese geçmek hem motorun hem de aktarma sisteminin daha rahat çalışmasını sağlayabilir.
Bu, “düşük devirde araç kullanmak her zaman zararlıdır” anlamına gelmez. Modern motorlar geniş bir devir aralığında çalışacak şekilde tasarlanmıştır. Buradaki sorun, çok düşük devirde motoru yüksek yük altında boğmaktır.
Çift Kütleli Volan Kaç Kilometre Gider?
DMF için tüm araçlarda geçerli sabit bir kilometre değeri vermek mümkün değildir.
Kullanım koşulları, motor torku, araç ağırlığı, sürüş tarzı, şehir içi kullanım oranı, çekme yükleri ve debriyaj kullanımı ömrü önemli ölçüde etkileyebilir.
Bazı araçlarda uzun süre sorunsuz çalışabilirken, ağır kullanım koşullarında çok daha erken aşınabilir.
Bu nedenle yalnızca kilometreye bakarak DMF değişimine karar verilmemelidir.
Çift Kütleli Volan Bozulursa Ne Olur?
İlk aşamada yalnızca hafif bir titreşim veya ses ortaya çıkabilir.
Ancak iç mekanizma aşınmaya devam ederse boşluk artabilir ve titreşim sönümleme kapasitesi azalabilir.
Daha ileri aşamada:
-
Şiddetli titreşim
-
Kalkışta sarsıntı
-
Vites geçişlerinde rahatsızlık
-
Metalik vuruntu
-
Debriyaj sisteminde anormal çalışma
-
Şanzıman tarafında ek yük
oluşabilir.
Çok ileri seviyedeki mekanik hasarlarda DMF içerisindeki parçalar ciddi şekilde zarar görebilir.
Bozuk DMF ile Araç Kullanılır mı?
Bu sorunun cevabı arızanın seviyesine bağlıdır.
Hafif ses veya titreşim bulunan bir araç kısa süreli olarak servise götürülebilir. Ancak araçta ciddi mekanik vuruntu varsa veya titreşim hızla artıyorsa kullanmaya devam etmek doğru değildir.
Özellikle:
-
Güçlü metalik vuruntu
-
Şiddetli titreşim
-
Kalkışta aşırı sarsıntı
-
Motoru çalıştırırken güçlü mekanik ses
-
Motoru stop ederken sert vuruntu
-
Debriyaj sisteminde ciddi anormallik
-
Vites geçişlerinde belirgin mekanik problem
varsa araç mümkün olduğunca zorlanmamalıdır.
DMF tamamen dağıldığında oluşabilecek parçaların çevredeki bileşenlere zarar verme ihtimali de dikkate alınmalıdır.
Çift Kütleli Volan Nasıl Kontrol Edilir?
DMF teşhisi yalnızca dışarıdan bakılarak yapılamaz.
Çoğu durumda debriyaj ve volana erişmek için şanzımanın sökülmesi gerekir.
Kontrol sırasında:
-
İki kütle arasındaki hareket
-
Serbest açısal hareket
-
Yay mekanizması
-
Aşırı boşluk
-
Radyal hareket
-
Eksenel hareket
-
Sürtünme izleri
-
Aşırı ısınma belirtileri
-
Çatlak veya yüzey hasarı
-
Yağ veya gres kaçağı
gibi noktalar incelenir.
Burada kritik nokta, DMF kontrolünün üretici prosedürüne göre yapılmasıdır.
Her çift kütleli volanın izin verilen hareket miktarı aynı değildir.
Bir modelde normal kabul edilen hareket başka bir model için aşırı olabilir.
DMF Kontrolünde Neden Ölçüm Önemlidir?
Çift kütleli volanın iki kütlesi arasında belirli miktarda hareket bulunması zaten tasarımın parçasıdır.
Bu nedenle “biraz oynuyor, bozuk” demek doğru değildir.
Önemli olan:
Ne kadar hareket ediyor?
Hareket hangi yönde?
Yay mekanizması nasıl tepki veriyor?
Üretici tarafından izin verilen sınırlar içerisinde mi?
sorularının cevaplanmasıdır.
Bu nedenle deneyimli bir teknisyen, yalnızca parçayı eline alıp boşluk var diye karar vermek yerine üreticinin servis prosedürünü ve ölçüm değerlerini kullanmalıdır.
DMF Değişirken Debriyaj da Değişmeli mi?
Birçok durumda DMF'ye erişmek için şanzımanın sökülmesi gerektiğinden debriyaj sistemi de aynı işlem sırasında değerlendirilir.
Debriyaj balatası, baskı plakası ve rulman aşınmışsa bunların da birlikte değiştirilmesi ekonomik açıdan mantıklı olabilir.
Ancak her araçta otomatik olarak bütün parçaların değiştirilmesi gerektiğini söylemek doğru değildir.
Parçaların gerçek durumu ve üreticinin onarım prosedürü dikkate alınmalıdır.
Tek Kütleli Volana Dönüştürmek Doğru mu?
Bazı araçlar için çift kütleli volanı çıkarıp tek kütleli volan (Single Mass Flywheel – SMF) kullanmaya yönelik dönüşüm kitleri bulunmaktadır.
Bu tür sistemler mekanik olarak daha basit olabilir.
Ancak DMF'nin yaptığı titreşim sönümleme görevini aynı şekilde yerine getirmeyebilir.
Sonuç olarak:
-
Rölantide titreşim artabilir.
-
Şanzımandan dişli sesi gelebilir.
-
Düşük devirde titreşim artabilir.
-
Sürüş konforu değişebilir.
-
Aktarma organlarının maruz kaldığı torsiyonel titreşimler farklılaşabilir.
Bu nedenle yalnızca “tek kütleli daha sağlamdır” veya “çift kütleli daha iyidir” şeklinde genelleme yapmak doğru değildir.
Aracın motoru, şanzımanı ve kullanım amacı birlikte değerlendirilmelidir.
Çift Kütleli Volan ile İlgili En Yaygın Yanlış Anlama
DMF'nin bir tür “motor volanı” olduğu düşünülür ve görevinin yalnızca motorun dönmesini düzenlemek olduğu sanılır.
Oysa modern bir DMF'nin önemli görevlerinden biri motor ile şanzıman arasındaki torsiyonel titreşimleri yönetmektir.
Bu nedenle DMF'nin tasarımı yalnızca motorun gücüne göre değil, aynı zamanda:
-
Motor silindir sayısına
-
Motor tork karakterine
-
Rölanti devrine
-
Şanzıman yapısına
-
Aktarma organlarının rezonans özelliklerine
-
Araç kullanım karakterine
göre belirlenir.
Çift Kütleli Volan Arızasını Erken Fark Etmek
DMF problemlerinde erken belirtiler çoğu zaman çok dramatik değildir.
Örneğin ilk aşamada sadece motoru kapatırken küçük bir ses duyulabilir.
Daha sonra rölantide hafif titreşim başlayabilir.
Sonrasında kalkışta sarsıntı veya düşük devirde metalik ses ortaya çıkabilir.
Bu nedenle aracın daha önce çıkarmadığı yeni bir mekanik sesin zaman içerisinde artıp artmadığı önemlidir.
Özellikle debriyaja basıldığında değişen bir ses, motor kapatılırken gelen vuruntu veya düşük devirde belirginleşen titreşim birlikte değerlendirilmelidir.
Çift Kütleli Volanın Ömrünü Uzatmak İçin
DMF'nin ömrünü uzatmak için özel bir “sihirli yöntem” yoktur. Ancak kullanım tarzı önemli bir fark yaratabilir.
Motoru çok düşük devirde yüksek yük altında zorlamamak, gereksiz sert kalkışlardan kaçınmak ve debriyajı uzun süre yarım kavramada tutmamak faydalıdır.
Ayrıca motorun düzensiz çalışmasına neden olan problemler de ihmal edilmemelidir.
Çünkü düzgün çalışmayan bir motorun ürettiği düzensiz tork darbeleri aktarma organlarına da yansır.
Özellikle motor yazılımı değiştirilmiş araçlarda tork artışının debriyaj ve DMF kapasitesiyle uyumlu olması gerekir.
Çift Kütleli Volan Neden Modern Araçlarda Önemli?
Motorlar daha yüksek tork üretirken aynı zamanda daha düşük devirlerde çalışacak şekilde tasarlanıyor.
Bu durum yakıt tüketimi ve emisyon açısından avantaj sağlayabilir ancak aktarma organlarının torsiyonel titreşimlerle başa çıkmasını daha önemli hale getirir.
Çift kütleli volan burada motor ile şanzıman arasında bir tampon görevi görür.
Motorun her yanma olayında oluşturduğu tork darbelerinin tamamının doğrudan şanzımana ulaşmasını engellemeye yardımcı olur.
Böylece hem sürüş konforu hem de aktarma organlarının çalışma koşulları iyileştirilebilir.
Sonuç
Çift kütleli volan, motor ile şanzıman arasındaki güç aktarımının yalnızca bir parçası değil, aynı zamanda önemli bir titreşim sönümleme elemanıdır.
İki ana döner kütle ve bunların arasında bulunan yaylı/sönümleyici mekanizma sayesinde krank milinden gelen torsiyonel titreşimleri azaltmaya yardımcı olur.
Özellikle yüksek torklu dizel ve turbo benzinli motorlarda bu görev büyük önem taşır.
Rölantide metalik ses, motoru stop ederken vuruntu, kalkışta titreşim, düşük devirde sarsıntı veya debriyaja basıldığında değişen mekanik sesler DMF'nin incelenmesini gerektirebilir. Ancak bu belirtiler tek başına kesin teşhis değildir.
Çift kütleli volan değişimine karar verilmeden önce debriyaj sistemi, motorun çalışma durumu, motor ve şanzıman takozları ve şanzıman tarafındaki diğer mekanik bileşenler de değerlendirilmelidir.
En doğru yaklaşım, DMF'yi yalnızca ses yapan bir parça olarak değil, motor ile şanzıman arasındaki torsiyonel titreşimleri yöneten önemli bir mekanik sistem olarak değerlendirmektir.
