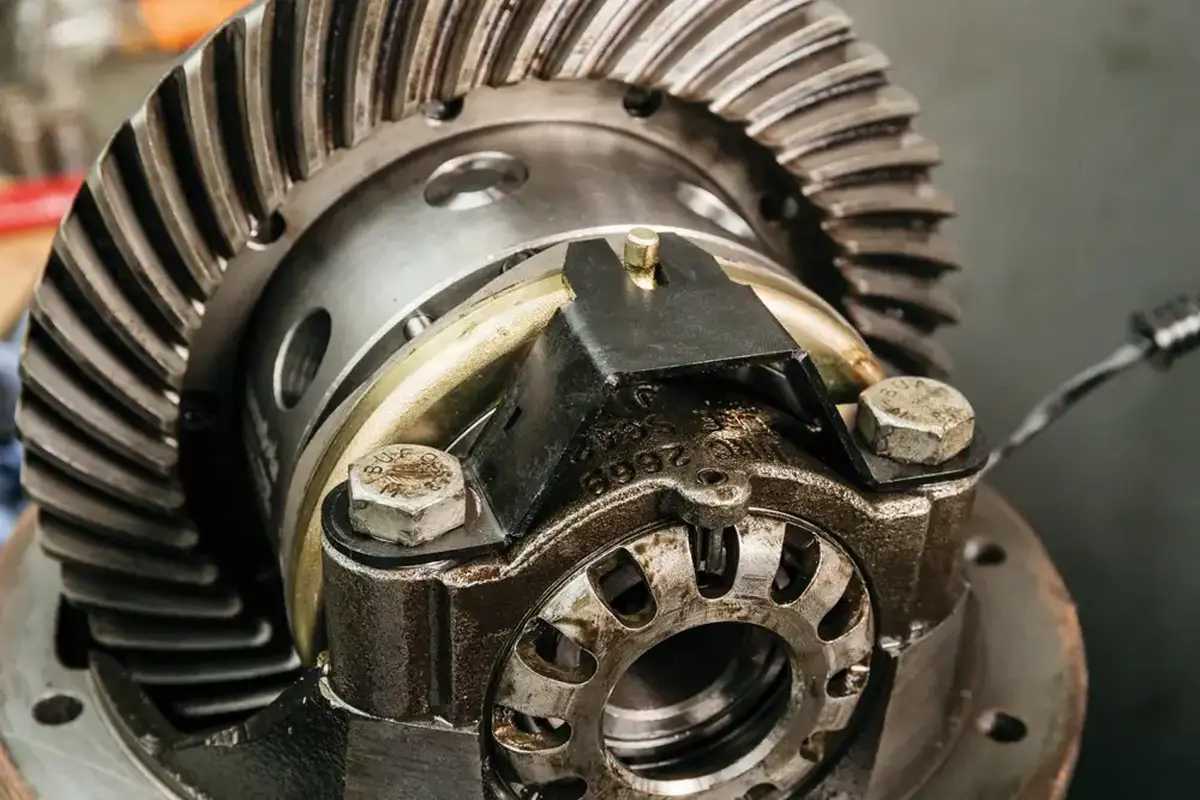

Elektronik Diferansiyel Kilidi (EDL) Sistemi Nedir?
EDL (Electronic Differential Lock), Türkçede Elektronik Diferansiyel Kilidi olarak adlandırılan ve özellikle hızlanma sırasında çekişi artırmaya yardımcı olan bir elektronik sürüş destek sistemidir.
EDL'nin temel amacı, aynı aks üzerindeki tekerleklerden birinin diğerine göre belirgin şekilde daha fazla patinaj yapmasını önlemeye yardımcı olmaktır.
Sistem bunu klasik anlamda mekanik bir diferansiyel kilidi kullanarak değil, genellikle ABS fren sistemi üzerinden patinaj yapan tekerleğe kontrollü şekilde fren uygulayarak gerçekleştirir.
Örneğin aracın sağ ön ve sol ön tekerlekleri farklı tutuşa sahip bir zeminde bulunuyorsa, tutunması daha düşük olan tekerlek hızla dönmeye başlayabilir. EDL bu durumu algıladığında patinaj yapan tekerleği frenleyerek diferansiyelin diğer tekerleğe daha fazla tork aktarabilmesine yardımcı olur.
EDL Neden Gereklidir?
Açık diferansiyelin önemli bir özelliği, torku iki tekerlek arasında dağıtırken tutunma seviyesi düşük olan tekerleğin patinaj yapmasına izin verebilmesidir.
Örneğin aracın bir ön tekerleği kuru asfaltta, diğer ön tekerleği ise buz, kar, çamur veya ıslak bir yüzey üzerinde olsun.
Kaygan zemindeki tekerlek yeterli tutunmaya sahip değilse daha kolay dönmeye başlayabilir. Bu durumda motor gücünün tamamından yararlanılamaz ve araç ileri doğru hareket etmekte zorlanabilir.
EDL burada devreye girerek hızlı dönen tekerleği frenlemeye çalışır.
Bu frenleme sonucunda diferansiyelin çalışma koşulları değişir ve tutunması daha iyi olan tekerleğin aracı ilerletmesine yardımcı olacak şekilde daha fazla tork kullanabilmesi sağlanır.
EDL Nasıl Çalışır?
EDL'nin çalışma mantığı büyük ölçüde ABS tekerlek hız sensörlerine dayanır.
Her tekerleğin dönüş hızı sürekli olarak izlenebilir.
Kontrol ünitesi tekerlek hızlarını karşılaştırarak bir tekerleğin diğerine göre olağandışı şekilde hızlandığını tespit edebilir.
Örneğin:
-
Sol tekerlek 20 km/s hızında dönüyor
-
Sağ tekerlek 45 km/s hızında dönüyor
gibi belirgin bir fark oluştuğunda sistem bunun patinaj belirtisi olup olmadığını değerlendirir.
Patinaj olduğu sonucuna varılırsa EDL, ABS hidrolik ünitesi üzerinden hızlı dönen tekerleğe kontrollü fren basıncı uygulayabilir.
Böylece o tekerleğin aşırı hızlanması sınırlandırılır.
Burada önemli nokta, EDL'nin diferansiyeli mekanik olarak kilitlememesidir. Sistem, fren müdahalesini kullanarak açık diferansiyelin tork dağılımından daha verimli yararlanılmasına yardımcı olur.
EDL Diferansiyeli Gerçekten Kilitler mi?
Hayır.
“Elektronik diferansiyel kilidi” adı bazen sistemin mekanik bir diferansiyel kilidiyle aynı şekilde çalıştığı izlenimini oluşturabilir.
EDL çoğu uygulamada diferansiyelin dişlilerini fiziksel olarak kilitlemez.
Bunun yerine patinaj yapan tekerleği frenler.
Bu nedenle EDL ile gerçek mekanik diferansiyel kilidi arasında önemli bir fark vardır.
Mekanik diferansiyel kilidi, diferansiyelin tork dağılımını mekanik olarak sınırlar veya kilitleme mekanizması kullanır.
EDL, patinaj yapan tekerleğe fren uygulayarak mevcut diferansiyelin diğer tekerleğe daha fazla kullanılabilir tork aktarmasına yardımcı olur.
Bu nedenle EDL'yi “fren destekli elektronik çekiş kontrolü” olarak düşünmek daha doğru olur.
EDL ile TCS Arasındaki Fark Nedir?
EDL ve TCS (Traction Control System) birbirine oldukça yakın sistemlerdir ancak çalışma yöntemleri ve kontrol stratejileri farklı olabilir.
EDL, özellikle aynı aks üzerindeki tekerleklerin dönüş hızları arasındaki farkı kullanarak patinaj yapan tekerleğe fren müdahalesi yapar.
TCS, tekerlek patinajını kontrol etmek için fren müdahalesinin yanı sıra gerektiğinde motor torkunu da azaltabilir.
Modern araçlarda bu sistemler çoğu zaman aynı ABS/ESC kontrol altyapısı içerisinde birlikte çalışır.
Bu nedenle bazı araçlarda sürücü açısından EDL ve çekiş kontrolü ayrı sistemlermiş gibi görünmeyebilir.
EDL ile ABS Arasındaki Fark Nedir?
ABS'nin temel görevi frenleme sırasında tekerleklerin kilitlenmesini önlemektir.
EDL ise esas olarak hızlanma sırasında oluşan tekerlek patinajını kontrol etmeye yardımcı olur.
İki sistemin ortak noktası ise tekerlek hız sensörlerini ve ABS hidrolik ünitesini kullanabilmeleridir.
Bu nedenle EDL'nin çalışması için ABS sisteminin elektronik ve hidrolik altyapısı büyük önem taşır.
Bir tekerlek hız sensörü arızalıysa EDL, ilgili tekerleğin dönüş hızını doğru şekilde değerlendiremeyebilir.
EDL Kaygan Zeminde Nasıl Çalışır?
EDL özellikle tekerleklerin farklı seviyelerde tutunmaya sahip olduğu durumlarda faydalı olabilir.
Örneğin araç iki ön tekerlekten çekişli olsun.
Sol ön tekerlek kuru asfaltta, sağ ön tekerlek ise buz üzerinde bulunuyorsa sağ tekerlek daha kolay patinaj yapabilir.
EDL:
-
Tekerlek hızlarını izler.
-
Sağ tekerleğin aşırı hızlandığını algılar.
-
Gerekli koşullar oluştuğunda bu tekerleğe fren uygular.
-
Patinajı azaltmaya çalışır.
-
Diferansiyelin diğer tekerleğin kullanılabilir çekişinden yararlanmasına yardımcı olur.
Böylece araç, yalnızca patinaj yapan tekerleğin dönmesi yerine tutunan tekerlek üzerinden hareket üretmeye daha fazla yardımcı olabilir.
EDL Karlı ve Buzlu Yollarda Faydalı mıdır?
Evet, ancak etkisi yol koşullarına bağlıdır.
EDL'nin en belirgin faydalarından biri, aynı aks üzerindeki tekerleklerin farklı tutuş seviyelerine sahip olduğu durumlardır.
Örneğin bir tekerlek buz üzerinde, diğeri daha iyi tutunan bir zeminde olduğunda sistem yararlı olabilir.
Fakat iki tekerlek de tamamen buz üzerinde bulunuyorsa EDL'nin yapabileceği müdahale sınırlıdır.
Çünkü fren uygulamak tek başına lastiğe ekstra yol tutuşu kazandırmaz.
Bu nedenle EDL, kötü lastiklerin veya tamamen kaygan bir zeminin fiziksel sınırlarını ortadan kaldıramaz.
EDL Sürekli Çalışır mı?
Hayır.
EDL normal sürüş sırasında sürekli fren uygulayan bir sistem değildir.
Sistem yalnızca belirli koşullarda tekerlek hızları arasında anlamlı bir fark oluştuğunda müdahale eder.
Özellikle düşük hızlarda ve hızlanma sırasında daha belirgin şekilde devreye girebilir.
Bazı sistemlerde fren müdahalesinin aşırı ısınmaya neden olmaması için çalışma süresi ve müdahale seviyesi elektronik olarak sınırlandırılır.
Bu nedenle uzun süreli patinaj veya ağır kullanım sırasında sistem geçici olarak müdahalesini azaltabilir veya devre dışı bırakabilir.
EDL Frenleri Isıtır mı?
Evet.
EDL'nin patinaj yapan tekerleği kontrol etmek için fren kullanması nedeniyle fren sisteminde ısı oluşur.
Özellikle araç uzun süre boyunca yoğun şekilde patinaj yapıyorsa EDL'nin sürekli fren müdahalesi:
-
Fren disklerinin ısınmasına
-
Fren balatalarının ısınmasına
-
Fren sisteminde termal yükün artmasına
neden olabilir.
Bu nedenle EDL, mekanik diferansiyel kilidinin birebir alternatifi değildir.
Ağır arazi kullanımı, derin kar, çamur veya uzun süreli düşük tutuş koşullarında mekanik kilitli diferansiyel bazı araçlarda daha uygun bir çözüm olabilir.
EDL Hangi Araçlarda Kullanılır?
EDL benzeri elektronik çekiş sistemleri özellikle önden çekişli ve dört tekerlekten çekişli modern araçlarda yaygın olarak kullanılmaktadır.
Volkswagen Grubu araçlarında EDL terimi özellikle yaygın şekilde kullanılır. Ancak farklı üreticiler benzer çalışma prensibine sahip sistemler için farklı isimler kullanabilir.
Bazı araçlarda EDL, çekiş kontrolü ve ESC tek bir elektronik sistemin parçası olarak çalışır.
Dolayısıyla aracın teknik özelliklerinde EDL adı bulunmasa bile benzer bir elektronik çekiş fonksiyonu mevcut olabilir.
EDL Arızasının Belirtileri Nelerdir?
EDL genellikle ABS/ESC sistemiyle bağlantılı olduğu için arıza belirtileri de bu sistemlerle birlikte görülebilir.
Olası belirtiler şunlardır:
-
ABS uyarı lambasının yanması
-
ESP/ESC uyarı lambasının yanması
-
Çekiş kontrol uyarısının görülmesi
-
Patinajın normalden fazla olması
-
Kaygan zeminde çekişin azalması
-
Bir tekerleğin gereğinden fazla dönmesi
-
Elektronik çekiş sistemlerinin devre dışı kalması
-
Gösterge panelinde “ESC/ASR/ABS Fault” benzeri uyarılar
Ancak bu belirtiler doğrudan EDL kontrol fonksiyonunun bozuk olduğunu göstermez.
EDL Arızasına Neler Sebep Olabilir?
EDL, ABS/ESC altyapısından yararlandığı için birçok farklı elektronik veya mekanik problem EDL fonksiyonunu etkileyebilir.
Tekerlek hız sensörü arızası
En önemli ihtimallerden biridir.
Bir sensör yanlış bilgi gönderirse kontrol ünitesi tekerleklerden birinin gerçekten patinaj yapıp yapmadığını doğru şekilde değerlendiremeyebilir.
Sensör kablosu veya soketi
Kopukluk, oksitlenme, gevşek bağlantı veya fiziksel hasar sensör sinyalini bozabilir.
ABS hidrolik ünitesi
EDL fren müdahalesi için ABS hidrolik modülünü kullandığından, modüldeki elektronik veya hidrolik sorunlar sistemi etkileyebilir.
ABS/ESC kontrol ünitesi
Kontrol ünitesindeki elektronik veya yazılımsal problemler EDL fonksiyonunun devre dışı kalmasına neden olabilir.
Düşük akü voltajı
Zayıf akü veya şarj sistemi problemi ABS/ESC sistemlerinde birden fazla hata oluşturabilir.
Lastik farklılıkları
Aynı aks üzerinde ciddi şekilde farklı lastik çapları veya aşınma seviyeleri bulunması, tekerlek hızları arasında sürekli fark oluşmasına neden olabilir.
EDL Arızası Nasıl Teşhis Edilir?
EDL ile ilgili bir sorun olduğunda ilk olarak ABS/ESC kontrol ünitesi uygun bir teşhis cihazıyla taranmalıdır.
Özellikle kayıtlı hata kodları ve canlı veriler incelenmelidir.
Kontrol sırasında:
-
Dört tekerleğin hız sensörü verileri
-
Sensör kabloları
-
Sensör soketleri
-
ABS hidrolik modülü
-
Akü voltajı
-
Şarj voltajı
-
CAN haberleşmesi
-
ABS/ESC kontrol ünitesi
-
Lastik çapları ve durumları
değerlendirilebilir.
Örneğin bir tekerlek hız sensörü hata kodu bulunması, doğrudan sensörün değiştirilmesi gerektiği anlamına gelmez. Sensör kablosu, soket, rulman üzerindeki manyetik encoder veya mekanik montaj problemi de aynı sonuca yol açabilir.
EDL ile Mekanik Diferansiyel Kilidi Arasındaki Fark
Bu iki sistemin çalışma prensibi birbirinden oldukça farklıdır.
Mekanik diferansiyel kilidi, diferansiyelin iki çıkışı arasındaki tork dağılımını mekanik olarak sınırlar veya belirli koşullarda tekerleklerin daha fazla tork almasını sağlar.
EDL ise fren sistemini kullanır.
Patinaj yapan tekerlek frenlenerek açık diferansiyelin diğer tekerleğe daha fazla kullanılabilir tork aktarmasına yardımcı olunur.
Bu nedenle EDL'nin avantajı, mevcut ABS donanımından yararlanarak ek bir mekanik diferansiyel kilidine ihtiyaç duymamasıdır.
Dezavantajı ise frenleri ısıtabilmesi ve ağır çekiş koşullarında mekanik kilitli diferansiyel kadar sürekli bir çözüm sunmamasıdır.
EDL ile LSD Aynı Şey midir?
Hayır.
LSD (Limited Slip Differential), yani sınırlı kaydırmalı diferansiyel, mekanik veya elektronik kontrollü bir diferansiyel çözümüdür.
LSD'nin tasarımına göre tork dağılımı diferansiyel içerisindeki mekanizma sayesinde değiştirilir.
EDL ise fren müdahalesi kullanır.
Bu nedenle EDL, LSD'nin birebir karşılığı değildir.
Bazı modern araçlarda elektronik çekiş kontrolü ve mekanik LSD birlikte de kullanılabilir.
EDL Performansı Lastiklerden Nasıl Etkilenir?
EDL'nin performansı doğrudan lastiklerin yol tutuşuyla bağlantılıdır.
İyi durumdaki ve uygun özelliklere sahip lastikler, sistemin uyguladığı fren müdahalesinin daha etkili olmasını sağlar.
Buna karşılık:
-
Aşırı aşınmış lastikler
-
Yanlış lastik basıncı
-
Aynı aks üzerinde farklı lastik tipleri
-
Çok farklı lastik çapları
-
Sertleşmiş veya eski lastikler
çekiş performansını olumsuz etkileyebilir.
Elektronik sistem ne kadar gelişmiş olursa olsun, aracın yere aktardığı kuvveti sonuçta lastikler belirler.
EDL Her Patinajı Önler mi?
Hayır.
EDL'nin amacı her koşulda tekerlek patinajını tamamen ortadan kaldırmak değildir.
Sistem belirli bir tekerleğin diğerine göre aşırı hızlanmasını kontrol etmeye yardımcı olur.
Ancak motor torku çok yüksekse, yol yüzeyi çok kaygansa veya iki tekerleğin de tutunması yetersizse EDL'nin müdahalesi sınırlı kalabilir.
Ayrıca sistemin çalışabilmesi için ABS/ESC sensörlerinin ve kontrol sisteminin doğru şekilde çalışması gerekir.
EDL Sisteminin Avantajları
EDL'nin önemli avantajları şunlardır:
-
Patinaj yapan tekerleğin kontrol edilmesine yardımcı olur.
-
Kaygan zeminde çekişi artırabilir.
-
Açık diferansiyelin çekiş kapasitesinden daha iyi yararlanılmasına yardımcı olur.
-
ABS altyapısını kullanabilir.
-
Ek bir mekanik diferansiyel kilidine ihtiyaç duymadan elektronik çekiş desteği sağlayabilir.
-
Özellikle düşük hızdaki kalkışlarda ve farklı tutuş seviyelerine sahip yüzeylerde faydalı olabilir.
EDL Sisteminin Sınırları
EDL her durumda mekanik diferansiyel kilidiyle aynı performansı göstermez.
Sistemin fren kullanması nedeniyle yoğun müdahalelerde frenler ısınabilir.
Ayrıca iki tekerleğin de çok düşük tutuşa sahip olduğu durumlarda sistemin faydası azalır.
Bu nedenle EDL daha çok normal yol kullanımı, düşük tutuşlu zeminler ve günlük sürüş koşullarında çekiş desteği amacıyla değerlendirilmelidir.
EDL Hakkında Bilinmesi Gerekenler
Elektronik Diferansiyel Kilidi (EDL), özellikle açık diferansiyelli araçlarda çekişi artırmaya yardımcı olan önemli bir elektronik sürüş destek sistemidir.
Sistem, tekerlek hızlarını izleyerek patinaj yapan tekerleği belirlemeye çalışır ve gerektiğinde bu tekerleğe fren uygular. Bu fren müdahalesi, açık diferansiyelin tutunan tekerleğe daha fazla kullanılabilir tork aktarmasına yardımcı olur.
EDL gerçek anlamda mekanik bir diferansiyel kilidi değildir. ABS fren sistemiyle birlikte çalışan elektronik bir çekiş kontrol fonksiyonudur.
Bu nedenle EDL'nin sağlıklı çalışması için yalnızca kontrol ünitesinin değil, tekerlek hız sensörlerinin, kablo tesisatının, ABS hidrolik ünitesinin, lastiklerin ve fren sisteminin de doğru durumda olması gerekir.
