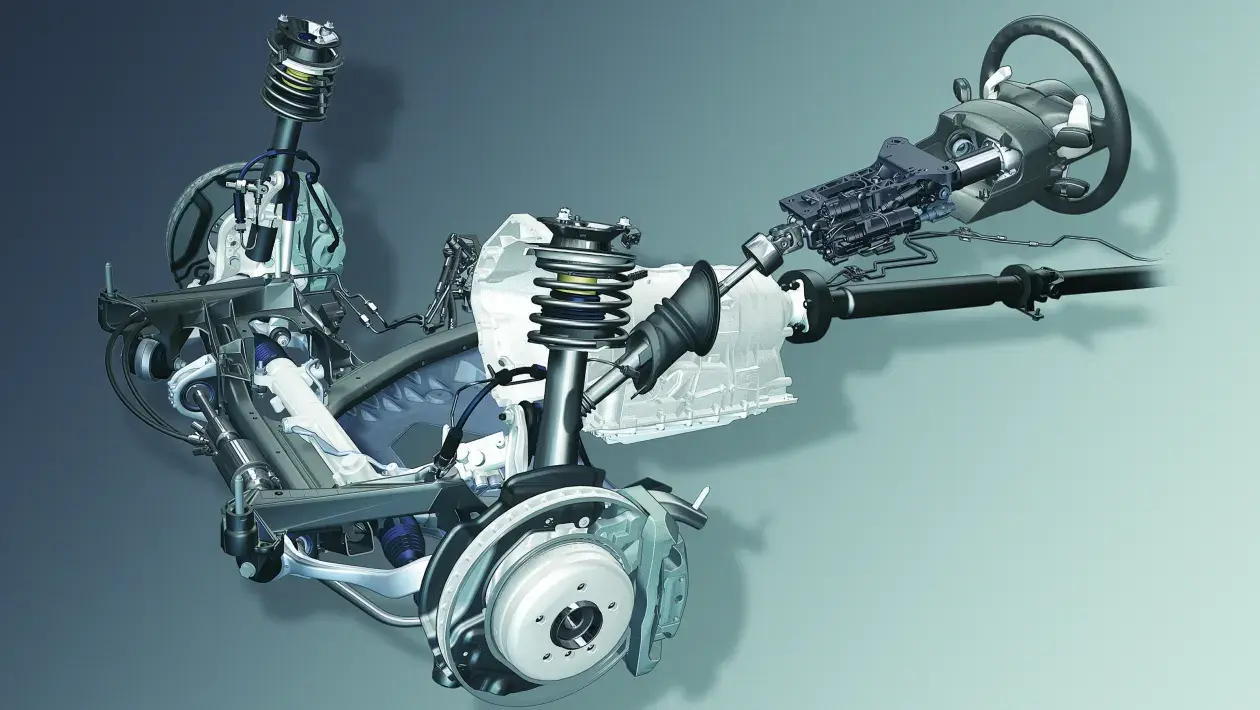

MacPherson (Bağımsız) Süspansiyon Sistemi Nedir?
MacPherson süspansiyon sistemi, günümüzde özellikle binek otomobillerin ön aksında çok yaygın şekilde kullanılan bağımsız süspansiyon tasarımlarından biridir. Basit yapısı, az sayıda parçadan oluşması, düşük üretim maliyeti ve motor bölmesinde fazla yer kaplamaması nedeniyle otomotiv sektöründe uzun yıllardır tercih edilmektedir.
Birçok modern otomobilde ön süspansiyon sistemi denildiğinde akla gelen ilk tasarımlardan biri MacPherson sistemidir. Ancak sistem yalnızca basit bir amortisör ve yay kombinasyonundan ibaret değildir. Direksiyon geometrisi, yol tutuşu, frenleme davranışı ve sürüş konforu üzerinde doğrudan etkisi bulunan önemli bir mühendislik çözümüdür.
MacPherson Süspansiyon Sisteminin Ortaya Çıkışı
MacPherson süspansiyon sistemi adını Amerikalı otomotiv mühendisi Earle S. MacPherson'dan alır.
MacPherson, otomobillerde daha az yer kaplayan ve daha basit bir ön süspansiyon tasarımı geliştirmeye çalıştı. Geleneksel çift salıncaklı sistemlerde kullanılan çok sayıda bağlantı ve parça yerine, amortisör ile yay grubunun aynı yapıda birleştirildiği bir tasarım ortaya çıktı.
Bu yaklaşım özellikle motor bölmesinin daha verimli kullanılmasına olanak sağladı.
MacPherson tasarımının otomotiv endüstrisinde yaygınlaşmasının önemli nedenlerinden biri, üreticilerin daha kompakt, daha hafif ve daha ekonomik araçlar geliştirme ihtiyacıydı.
Günümüzde sistem, farklı üreticiler tarafından çeşitli şekillerde geliştirilmiş olsa da temel çalışma prensibi büyük ölçüde aynıdır.
MacPherson Süspansiyon Nasıl Çalışır?
MacPherson sisteminde tekerlek ile araç gövdesi arasında temel olarak bir amortisör dikmesi (strut) bulunur.
Bu dikme içerisinde amortisör yer alır ve çoğu uygulamada helezon yay amortisörün çevresine yerleştirilir.
Tekerlek bir çukura girdiğinde veya tümseğin üzerinden geçtiğinde yukarı ve aşağı hareket eder. Süspansiyon sistemi bu hareketi kontrol ederek tekerleğin yol yüzeyiyle temasını mümkün olduğunca korumaya çalışır.
Helezon yay, aracın ağırlığını taşırken sıkışıp genişleyerek yol darbelerini absorbe eder.
Amortisör ise yayın kontrolsüz şekilde sıkışıp açılmasını engeller.
Örneğin araç bir tümseğin üzerinden geçtiğinde yay sıkışır. Eğer yalnızca yay olsaydı araç gövdesi bir süre yukarı ve aşağı salınım yapmaya devam ederdi. Amortisör bu hareketi sönümleyerek aracın daha kontrollü şekilde tekrar normal konumuna dönmesini sağlar.
MacPherson Sisteminin Temel Parçaları
MacPherson süspansiyon sistemi farklı araçlarda değişiklik gösterebilse de temel bileşenleri genellikle benzerdir.
Amortisör dikmesi
Sistemin en önemli parçalarından biridir. Amortisörü ve çoğu uygulamada yayı taşıyan ana yapıdır.
Helezon yay
Aracın ağırlığını taşır ve yol yüzeyinden gelen dikey hareketlerin absorbe edilmesine yardımcı olur.
Amortisör
Yayın hareketini kontrol eder ve aracın zıplamasını veya aşırı salınım yapmasını önler.
Amortisör üst takozu
Amortisör dikmesinin aracın gövdesine bağlanmasını sağlar. Ön tekerleklerde direksiyon hareketinin gerçekleşebilmesi için üst takoz içerisinde rulman da bulunabilir.
Alt salıncak
Tekerlek göbeğinin alt kısmını aracın şasisine bağlar. Tekerleğin kontrollü şekilde hareket etmesine yardımcı olur.
Rotil
Alt salıncağı direksiyon mafsalıyla bağlayan hareketli bağlantıdır.
Direksiyon mafsalı
Tekerleğin hem süspansiyon hareketini yapmasını hem de direksiyon komutuna göre yön değiştirmesini sağlayan önemli parçadır.
Viraj denge çubuğu bağlantısı
Viraj denge çubuğunun süspansiyon sistemiyle bağlantısını sağlar ve virajlarda gövde yatmasını azaltmaya yardımcı olur.
Bu parçaların tasarımı ve konumu araçtan araca değişebilir.
MacPherson Sisteminde Amortisörün Önemi
MacPherson sisteminin en karakteristik özelliklerinden biri amortisörün yalnızca titreşimleri sönümleyen bir parça olmamasıdır.
Amortisör dikmesi aynı zamanda süspansiyon geometrisinin önemli bir parçasıdır.
Bu nedenle MacPherson sisteminde kullanılan amortisörün yapısal dayanıklılığı oldukça önemlidir.
Amortisör bağlantılarında meydana gelen boşluklar veya aşınmalar yalnızca konforu değil, direksiyon hissini ve tekerleğin çalışma geometrisini de etkileyebilir.
Bağımsız Süspansiyon Olmasının Avantajı
MacPherson sistemi bağımsız süspansiyon kategorisinde değerlendirilir.
Bağımsız süspansiyonda sağ ve sol tekerlekler birbirlerinden tamamen bağımsız hareket edebilir.
Örneğin aracın sağ ön tekerleği bir çukura girdiğinde, bu hareketin sol ön tekerleğe doğrudan aktarılması gerekmez.
Bu durum özellikle bozuk yollarda yol tutuşunun ve sürüş konforunun korunmasına yardımcı olur.
Ancak "bağımsız" ifadesi, iki tekerleğin birbirinden tamamen etkilenmediği anlamına gelmez. Viraj denge çubuğu gibi parçalar iki taraf arasında bağlantı oluşturabilir.
MacPherson Süspansiyonun Avantajları
MacPherson sisteminin otomobil üreticileri tarafından tercih edilmesinin birçok nedeni vardır.
Kompakt tasarım
Sistemin önemli avantajlarından biri az yer kaplamasıdır. Bu özellik özellikle önden çekişli araçlarda büyük önem taşır.
Motor, şanzıman, direksiyon sistemi ve diğer bileşenlerin aynı bölgede bulunduğu motor bölümünde alan tasarrufu sağlar.
Daha az parça
Çift salıncaklı bazı süspansiyon sistemleriyle karşılaştırıldığında daha az sayıda bağlantı elemanı kullanılabilir.
Bu durum üretim sürecini basitleştirir.
Düşük üretim maliyeti
Daha az sayıda bileşen ve daha basit yapı, üretim maliyetlerinin azaltılmasına yardımcı olur.
Bu nedenle MacPherson özellikle seri üretim binek otomobillerde oldukça popülerdir.
Düşük ağırlık
Uygun şekilde tasarlandığında sistem, daha karmaşık süspansiyon tasarımlarına göre daha hafif olabilir.
Araç ağırlığının azaltılması yakıt tüketimi ve sürüş özellikleri açısından avantaj sağlayabilir.
Bakım kolaylığı
Sistem yapısının nispeten basit olması nedeniyle bazı bakım ve onarım işlemleri daha kolay gerçekleştirilebilir.
MacPherson Sisteminin Dezavantajları
MacPherson süspansiyonun önemli avantajları olsa da her koşul için ideal bir tasarım değildir.
Özellikle yüksek performanslı araçlarda süspansiyon geometrisinin hassas şekilde kontrol edilmesi gerektiğinde bazı sınırlamalar ortaya çıkabilir.
Geometri değişiklikleri
Tekerlek yukarı ve aşağı hareket ederken kamber ve diğer süspansiyon açıları değişir.
MacPherson sisteminin geometrik yapısı nedeniyle bu değişimleri kontrol etmek, bazı daha gelişmiş süspansiyon tasarımlarına göre daha zor olabilir.
Yanal yükler
Amortisör dikmesi süspansiyonun yapısal bir parçası olduğu için virajlarda oluşan yanal kuvvetlerin yönetilmesi açısından önemli yükler taşır.
Performans sınırlamaları
Çok yüksek performans hedeflenen araçlarda, süspansiyon geometrisinin daha hassas şekilde kontrol edilebilmesi nedeniyle çift salıncaklı veya çok bağlantılı sistemler tercih edilebilir.
Ancak bu, MacPherson sisteminin kötü yol tutuşuna sahip olduğu anlamına gelmez. Modern mühendislik sayesinde MacPherson sistemli birçok otomobil oldukça başarılı yol tutuş özellikleri sunmaktadır.
MacPherson ve Çift Salıncaklı Süspansiyon Arasındaki Temel Fark
MacPherson ile çift salıncaklı sistem arasındaki en önemli fark, tekerleğin gövdeye nasıl bağlandığıdır.
MacPherson sisteminde amortisör dikmesi süspansiyon geometrisinin önemli bir parçasıdır ve üst bağlantı noktası doğrudan gövdeye bağlanır.
Çift salıncaklı sistemde ise tekerlek taşıyıcısı üst ve alt salıncaklarla kontrol edilir.
Çift salıncaklı sistem, süspansiyon hareketi sırasında tekerlek geometrisini daha hassas şekilde kontrol etme konusunda avantaj sağlayabilir.
Buna karşılık MacPherson sistemi daha kompakt ve daha basit bir yapı sunar.
Bu nedenle iki sistem arasındaki seçim yalnızca "hangisi daha iyi?" sorusuyla değerlendirilemez. Araç tasarımı, maliyet, motor bölmesindeki alan, kullanım amacı ve hedeflenen sürüş özellikleri gibi birçok faktör dikkate alınır.
MacPherson Süspansiyon Arızaları Nasıl Anlaşılır?
MacPherson sistemindeki parçalar zamanla aşınabilir.
Özellikle bozuk yollar, çukurlar ve yüksek kilometre süspansiyon parçalarının ömrünü etkileyebilir.
Arıza belirtileri arasında şunlar görülebilir:
-
Bozuk yollarda takırtı veya vuruntu
-
Direksiyonda titreşim
-
Araçta sağa veya sola çekme
-
Virajlarda normalden fazla gövde yatması
-
Frenleme sırasında aracın dengesiz davranması
-
Lastiklerde düzensiz aşınma
-
Süspansiyondan gıcırtı veya metalik ses gelmesi
-
Amortisör çevresinde yağ sızıntısı
-
Direksiyon hareketi sırasında sürtünme veya ses
Ancak bu belirtilerin her biri doğrudan amortisör arızası anlamına gelmez.
Örneğin ön taraftan gelen bir vuruntu sesi; amortisör takozu, rot başı, rotil, denge çubuğu bağlantısı, salıncak burçları veya başka bir süspansiyon parçasından kaynaklanabilir.
Bu nedenle parçanın yalnızca ses nedeniyle değiştirilmesi yerine sistematik kontrol yapılması gerekir.
Amortisör Üst Takozu Neden Önemlidir?
MacPherson sisteminde üst amortisör takozu özellikle önemli bir parçadır.
Çünkü amortisör dikmesinin üst kısmını aracın gövdesine bağlar.
Ön süspansiyonda direksiyon hareketi sırasında amortisör dikmesi de dönebildiği için üst takoz içerisindeki rulman büyük önem taşır.
Bu rulmanda aşınma olduğunda direksiyon çevrilirken ses, takılma veya düzensiz hareket hissedilebilir.
Bozuk bir üst takoz aynı zamanda süspansiyon geometrisini ve sürüş konforunu da olumsuz etkileyebilir.
Amortisör Değiştirirken Nelere Dikkat Edilmeli?
MacPherson amortisörünün değiştirilmesi, yay nedeniyle dikkat gerektiren bir işlemdir.
Helezon yay sıkıştırılmış halde önemli miktarda enerji depolar. Uygun ekipman olmadan yayın sökülmeye çalışılması ciddi yaralanmalara neden olabilir.
Bu nedenle amortisör ve yay grubunun sökülmesi için uygun yay sıkıştırma ekipmanının kullanılması gerekir.
Değişim sırasında yalnızca amortisör değil, aracın durumuna göre üst takoz, rulman, körük ve tampon gibi parçaların da kontrol edilmesi faydalı olabilir.
Süspansiyon üzerinde yapılan işlemlerden sonra tekerlek hizasının kontrol edilmesi de önemlidir.
MacPherson Sisteminin Günümüzdeki Yeri
MacPherson süspansiyon, özellikle kompakt ve orta sınıf otomobillerde hâlâ son derece yaygın bir çözümdür.
Bunun temel nedeni, sistemin basit olması değil yalnızca; alan, maliyet, ağırlık, üretim kolaylığı ve yeterli sürüş performansı arasında başarılı bir denge sunmasıdır.
Modern otomobillerde elektronik denge kontrol sistemleri, gelişmiş amortisörler, farklı yay tasarımları ve gelişmiş direksiyon sistemleriyle birlikte çalışarak oldukça gelişmiş sürüş özellikleri sağlayabilir.
Bu nedenle MacPherson süspansiyon "eski ve basit bir sistem" olarak değerlendirilmemelidir. Temel mimarisi uzun yıllardır kullanılsa da üreticiler malzeme, bağlantı geometrisi ve amortisör teknolojilerinde önemli geliştirmeler yapmıştır.
MacPherson Süspansiyon Neden Bu Kadar Yaygın?
Bir otomobil üreticisinin süspansiyon sistemi seçerken yalnızca maksimum yol tutuşunu düşünmesi yeterli değildir.
Üretim maliyeti, motor bölmesindeki alan, aracın ağırlığı, bakım maliyetleri, konfor, direksiyon davranışı, dayanıklılık ve seri üretime uygunluk gibi birçok faktör aynı anda değerlendirilir.
MacPherson sistemi bu gereksinimlerin büyük bölümünü aynı tasarım içerisinde karşılayabildiği için otomotiv tarihinde kalıcı bir yer edinmiştir.
Özellikle önden çekişli otomobillerde kompakt yapısı büyük bir avantajdır. Motor ve şanzımanın enine yerleştirildiği araçlarda motor bölmesindeki alan oldukça değerlidir. MacPherson tasarımı bu alanın daha verimli kullanılmasına yardımcı olur.
Kısaca MacPherson Süspansiyon
MacPherson süspansiyon sistemi; amortisör dikmesi, helezon yay, alt salıncak, rotil, direksiyon mafsalı ve bağlantı elemanlarının birlikte çalıştığı bağımsız bir süspansiyon mimarisidir.
En büyük avantajları kompakt olması, üretiminin nispeten kolay olması, ağırlığının düşük tutulabilmesi ve maliyet açısından avantaj sağlamasıdır.
Buna karşılık süspansiyon geometrisinin kontrolü konusunda bazı sınırlamaları bulunur. Bu nedenle yüksek performanslı veya özel kullanım amacı taşıyan bazı otomobillerde farklı süspansiyon tasarımları tercih edilebilir.
Bununla birlikte günlük kullanım için üretilen milyonlarca otomobilde MacPherson sisteminin tercih edilmesi tesadüf değildir. Basit görünen bu tasarım, otomotiv mühendisliğinde maliyet, alan kullanımı, konfor ve yol tutuşu arasında oldukça dengeli bir çözüm sunmaktadır.
