Common Rail Nedir?
Common Rail, özellikle modern dizel motorlarda kullanılan yüksek basınçlı elektronik yakıt enjeksiyon sistemidir. Türkçede genellikle Common Rail yakıt sistemi veya Common Rail enjeksiyon sistemi olarak adlandırılır.
Bu sistemin temel özelliği, yüksek basınçlı yakıtın doğrudan enjektörlere ayrı ayrı gönderilmesi yerine önce ortak bir yüksek basınç hattında, yani common rail yakıt rampasında, depolanmasıdır.
Motor ECU'su daha sonra her enjektörün ne zaman ve ne kadar yakıt püskürteceğini elektronik olarak kontrol eder.

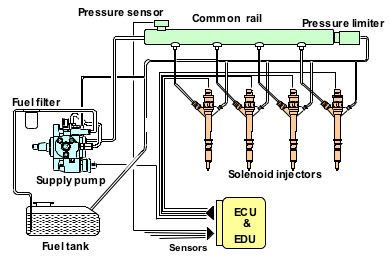

Common Rail Sistemi Nasıl Çalışır?
Sistem genel olarak şu sırayla çalışır:
Yakıt deposu → Yakıt filtresi → Yüksek basınç pompası → Common Rail → Enjektörler → Yanma odası
Yakıt deposundaki dizel yakıt önce filtrelenir. Daha sonra yüksek basınç pompası tarafından çok yüksek basınçlara çıkarılır.
Basınçlandırılmış yakıt common rail içerisinde tutulur. Common rail burada adeta bir yüksek basınçlı yakıt deposu/basınç akümülatörü gibi görev yapar.
Motor ECU'su;
-
Motor devrini
-
Motor yükünü
-
Gaz pedalı konumunu
-
Motor sıcaklığını
-
Rail basıncını
-
Hava miktarını
-
Krank ve eksantrik mili konumunu
gibi bilgileri değerlendirerek enjektörleri kontrol eder.
Böylece yakıt, motorun çalışma koşullarına göre çok hassas bir şekilde püskürtülebilir.
Common Rail Neden Geliştirildi?
Eski dizel enjeksiyon sistemlerinde yakıt basıncı ve enjeksiyon zamanlaması büyük ölçüde mekanik sistemler tarafından belirleniyordu.
Common Rail teknolojisinde ise yüksek basınç üretimi ile enjeksiyon zamanlaması büyük ölçüde birbirinden ayrılmıştır.
Bu önemli bir avantaj sağlar.
Yüksek basınç pompası yakıtı rail içerisinde gerekli basınçta tutabilirken, enjektörlerin ne zaman açılacağı ECU tarafından ayrı olarak kontrol edilebilir.
Bu sayede motorun farklı çalışma koşullarında enjeksiyon daha hassas şekilde yönetilir.
Common Rail Sisteminin Ana Parçaları
Yakıt deposu
Dizel yakıtın bulunduğu bölümdür. Sistemin tasarımına göre depoda düşük basınçlı bir yakıt pompası bulunabilir.
Yakıt filtresi
Yakıt içerisindeki kir ve partiküllerin yüksek basınç sistemine ulaşmasını engeller.
Common Rail sistemlerinde yakıt temizliği son derece önemlidir çünkü yüksek basınç pompası ve enjektörler çok hassas toleranslarla çalışır.
Yüksek basınç pompası
Yakıtı çok yüksek basınca çıkararak common rail'e gönderir.
Pompanın ürettiği basınç, motorun ihtiyaçlarına göre ECU tarafından kontrol edilen sistemlerle yönetilebilir.
Common Rail yakıt rampası
Yüksek basınçlı yakıtın toplandığı ortak hattır.
"Common Rail" ismi de buradan gelir. Birden fazla enjektör aynı yüksek basınç hattından yakıt alır.
Enjektörler
Yakıtı yanma odasına püskürtür.
Modern Common Rail sistemlerinde enjektörlerin açılma zamanı ve püskürtme miktarı elektronik olarak kontrol edilir.
Rail basınç sensörü
Common rail içerisindeki yakıt basıncını ECU'ya bildirir.
Basınç kontrol veya yakıt miktar kontrol elemanı
Sistemin tasarımına göre yüksek basınç pompası üzerindeki yakıt miktar kontrol valfi veya rail üzerindeki basınç kontrol elemanı kullanılabilir.
Motor ECU'su
Tüm enjeksiyon sisteminin elektronik kontrol merkezidir.
Common Rail Enjektörleri Neden Önemlidir?
Enjektörler Common Rail sisteminin en hassas parçalarından biridir.
Enjektörün görevi yalnızca yakıtı püskürtmek değildir. Yakıtın:
-
Ne zaman püskürtüleceği
-
Ne kadar püskürtüleceği
-
Kaç kez püskürtüleceği
-
Püskürtmenin ne kadar süreceği
motor ECU'su tarafından kontrol edilebilir.
Bu nedenle modern dizel motorlarda tek bir çalışma çevriminde birden fazla enjeksiyon yapılabilir.
Ön Enjeksiyon, Ana Enjeksiyon ve Sonraki Enjeksiyon
Common Rail sistemlerinin önemli avantajlarından biri, yakıtın tek seferde püskürtülmesi yerine enjeksiyonun farklı aşamalara bölünebilmesidir.
Ön enjeksiyon (pilot injection)
Ana enjeksiyondan önce küçük miktarda yakıt püskürtülür. Yanma sürecinin daha kontrollü başlamasına yardımcı olabilir ve dizel motorların çalışma gürültüsünün azaltılmasına katkıda bulunabilir.
Ana enjeksiyon
Motorun asıl güç üretimi için gerekli yakıtın önemli kısmı bu aşamada püskürtülür.
Sonraki enjeksiyon (post injection)
Motor ve emisyon sisteminin çalışma stratejisine bağlı olarak ana enjeksiyondan sonra da yakıt püskürtülebilir. Özellikle emisyon kontrolü ve DPF rejenerasyonu gibi stratejilerde kullanılabilir.
Her motorda enjeksiyon stratejisi aynı değildir. Kullanılan teknoloji motor üreticisine ve enjeksiyon sistemine göre değişir.
Common Rail Basıncı Neden Çok Yüksektir?
Dizel yakıtın silindir içerisinde verimli şekilde atomize edilebilmesi için yüksek enjeksiyon basıncı önemlidir.
Yakıt yüksek basınçla enjektörden geçtiğinde çok küçük damlacıklara ayrılabilir.
Bu durum yakıtın hava ile daha iyi karışmasına yardımcı olur.
Ancak yüksek basınç aynı zamanda sistemin neden çok hassas olduğunu da açıklar.
Common Rail sistemlerinde:
-
Yakıt filtresinin durumu
-
Yakıtın temizliği
-
Pompanın durumu
-
Enjektörlerin durumu
-
Yakıt basıncı
büyük önem taşır.
Common Rail Arızalarının Belirtileri
Common Rail sisteminde bir problem olduğunda belirtiler arızanın hangi bölümde olduğuna göre değişebilir.
Yaygın belirtiler şunlardır:
-
Zor çalışma
-
Geç çalışma
-
Hiç çalışmama
-
Rölantide düzensizlik
-
Tekleme
-
Hızlanmada isteksizlik
-
Motor gücünde azalma
-
Yüksek yakıt tüketimi
-
Egzoz dumanında artış
-
Motorun stop etmesi
-
Yüksek devirde güç kaybı
-
Limp mode
-
Check Engine ışığının yanması
Ancak bu belirtilerin tamamı doğrudan Common Rail arızası anlamına gelmez. Örneğin hava kaçağı, EGR, turbo, DPF veya motor mekanik sorunları da benzer belirtiler oluşturabilir.
Common Rail Enjektörü Arızalanırsa Ne Olur?
Arızalı bir enjektör yakıtı yanlış miktarda veya yanlış şekilde püskürtebilir.
Bunun sonucunda:
-
Motor tekleyebilir.
-
Rölanti bozulabilir.
-
Yakıt tüketimi artabilir.
-
Egzoz dumanı artabilir.
-
Motor gücü düşebilir.
-
Silindirler arasında çalışma dengesizliği oluşabilir.
-
Motor zor çalışabilir.
Enjektörün mekanik ve elektronik durumu uygun testlerle kontrol edilmelidir.
Özellikle enjektörün geri dönüş miktarı (leak-off/back-leakage) önemli bir teşhis kriteri olabilir.
Yüksek Basınç Pompası Arızası
Yüksek basınç pompası yeterli yakıt basıncı oluşturamazsa common rail içerisindeki basınç hedeflenen seviyeye ulaşamayabilir.
Bunun sonucunda:
-
Zor çalışma
-
Güç kaybı
-
Ani stop etme
-
Yüksek yükte performans düşüşü
-
Çalışmama
-
Rail basıncıyla ilgili OBD arıza kodları
görülebilir.
Ancak yalnızca rail basıncının düşük olması pompanın kesin olarak arızalı olduğu anlamına gelmez.
Yakıt filtresi, yakıt besleme hattı, basınç kontrol elemanı, rail basınç sensörü ve enjektörlerin geri dönüş miktarı da kontrol edilmelidir.
Common Rail Basıncı Neden Düşer?
Rail basıncının düşük olmasının birçok nedeni olabilir:
-
Zayıf yüksek basınç pompası
-
Tıkalı yakıt filtresi
-
Yakıt besleme problemi
-
Yakıt hattında hava
-
Enjektörlerde fazla geri dönüş
-
Basınç kontrol valfi problemi
-
Rail basınç sensörü problemi
-
Elektrik veya kablo bağlantısı problemi
-
Yanlış yakıt
-
Yakıt sisteminde kaçak
Bu nedenle yalnızca "pompa değişsin" yaklaşımı doğru bir teşhis yöntemi değildir.
Common Rail ve DPF İlişkisi
Common Rail sistemi doğrudan DPF'nin kendisi değildir.
Ancak enjeksiyon sistemi DPF'nin çalışmasıyla yakından ilişkilidir.
Motor ECU'su DPF rejenerasyonu sırasında farklı enjeksiyon stratejileri uygulayabilir. Bu süreçte egzoz sıcaklığının yükseltilmesine yardımcı olacak ek enjeksiyonlar kullanılabilir.
Bu nedenle enjektör, yakıt basıncı veya enjeksiyon zamanlamasıyla ilgili problemler DPF sisteminin çalışmasını da etkileyebilir.
Common Rail ve Turbo Aynı Şey midir?
Hayır.
Common Rail yakıt enjeksiyon sistemidir.
Turbocharger ise motora daha fazla hava göndermek için kullanılan hava basınçlandırma sistemidir.
İki sistem farklı görevler üstlenir ancak motor ECU'su tarafından birlikte yönetilebilir.
Örneğin turbo basıncı yükselirken ECU uygun yakıt miktarını ve enjeksiyon zamanlamasını da ayarlar.
Bu nedenle turbo, Common Rail, EGR ve DPF sistemleri modern dizel motorlarda birbirleriyle yakından bağlantılı çalışır.
Common Rail Sisteminde Yakıt Kalitesi Neden Önemlidir?
Common Rail sistemlerinin hassas yapısı nedeniyle yakıt kalitesi büyük önem taşır.
Dizel yakıt içerisinde su veya kir bulunması:
-
Yüksek basınç pompasını
-
Enjektörleri
-
Yakıt filtresini
-
Yakıt sisteminin diğer hassas parçalarını
olumsuz etkileyebilir.
Özellikle yakıt içerisindeki su ciddi problemlere yol açabilir.
Bu nedenle uygun yakıt filtresi kullanılması ve bakım aralıklarının ihmal edilmemesi önemlidir.
Common Rail Bakımında Nelere Dikkat Edilmeli?
Common Rail sisteminin sağlıklı çalışması için:
-
Kaliteli yakıt kullanılmalı.
-
Yakıt filtresi zamanında değiştirilmelidir.
-
Yakıt sistemine kir girmesi engellenmelidir.
-
Enjektör sorunları geciktirilmemelidir.
-
Yakıt basıncıyla ilgili arızalar doğru şekilde teşhis edilmelidir.
-
Yakıt sisteminde yapılan işlemler temiz bir ortamda gerçekleştirilmelidir.
Özellikle yüksek basınçlı yakıt sistemlerinde amatör müdahaleler ciddi hasara yol açabilir.
Common Rail Arızası Nasıl Teşhis Edilir?
Doğru teşhis yalnızca arıza kodu okumaktan ibaret değildir.
Bir teknisyen gerektiğinde:
-
OBD arıza kodlarını
-
İstenen ve gerçek rail basıncını
-
Yakıt basıncı değerlerini
-
Enjektör düzeltme değerlerini
-
Enjektör geri dönüş miktarlarını
-
Yakıt filtresini
-
Pompanın çalışma durumunu
-
Basınç kontrol elemanlarını
-
Rail basınç sensörünü
-
Elektrik bağlantılarını
kontrol edebilir.
Özellikle istenen rail basıncı ile gerçek rail basıncının karşılaştırılması, sorunun hangi yönde araştırılması gerektiği konusunda önemli bilgiler sağlayabilir.
Common Rail Sisteminin Avantajları
Common Rail teknolojisinin modern dizel motorlarda yaygınlaşmasının temel nedenleri arasında:
-
Hassas yakıt kontrolü
-
Yüksek enjeksiyon basıncı
-
Daha iyi yakıt atomizasyonu
-
Daha kontrollü yanma
-
Daha iyi performans
-
Daha düşük yakıt tüketimi potansiyeli
-
Daha düşük emisyon potansiyeli
-
Daha sessiz çalışma
bulunur.
Ancak bu avantajların elde edilmesi için sistemin doğru şekilde tasarlanması, kalibre edilmesi ve bakımlarının yapılması gerekir.
Common Rail Hakkında En Önemli Nokta
Common Rail, sadece yüksek basınç pompasından veya enjektörlerden oluşan tek bir parça değildir. Yüksek basınç pompası, ortak yakıt rampası, enjektörler, basınç sensörleri, kontrol elemanları ve motor ECU'sunun birlikte çalıştığı elektronik kontrollü bir dizel yakıt enjeksiyon sistemidir.
Bu sistem sayesinde modern dizel motorlar yakıtı çok hassas zamanlama ve miktarlarda püskürtebilir. Bunun sonucunda performans, yakıt ekonomisi ve emisyon kontrolü açısından önemli avantajlar elde edilir.
Bunun karşılığında Common Rail sistemleri yakıt kalitesi, bakım ve doğru teşhis konusunda daha hassastır. Bir Common Rail probleminden şüphelenildiğinde yalnızca tek bir parçayı değiştirmek yerine yakıt basıncı, enjektörler, pompa, sensörler ve elektriksel bağlantılar birlikte değerlendirilmelidir.
