Atkinson Çevrimi Motor Nedir? Nasıl Çalışır ve Neden Tercih Edilir?
Otomobil motorlarında aynı hacme sahip iki motorun neden aynı yakıt tüketimine ve aynı performansa sahip olmadığını anlamak için yalnızca motor hacmine veya silindir sayısına bakmak yeterli değildir. Motorun hangi çevrimle çalıştığı da oldukça önemlidir.
Benzinli motorlarda yaygın olarak Otto çevrimi kullanılırken, özellikle hibrit otomobillerde Atkinson çevrimi adı sık sık karşımıza çıkar.
Toyota Prius gibi hibrit otomobillerin yaygınlaşmasıyla birlikte Atkinson çevrimi de otomotiv dünyasında çok daha fazla tanınmaya başladı. Ancak burada önemli bir ayrıntı var: Atkinson çevrimli motorun amacı doğrudan maksimum gücü artırmak değildir. Öncelik, motorun belirli çalışma koşullarında yakıtı daha verimli kullanmasını sağlamaktır.
Peki Atkinson çevrimi nedir ve normal benzinli motordan farkı nedir?
Atkinson Çevrimi Nedir?
Atkinson çevrimi, içten yanmalı motorun termodinamik çalışma prensiplerinden biridir.
Klasik anlamda Atkinson çevrimi, genişleme oranının sıkıştırma oranından daha büyük olacak şekilde tasarlanmasıyla karakterize edilir.
Bunun temel amacı, yanma sırasında ortaya çıkan enerjinin daha büyük bir bölümünü pistonun hareketine dönüştürmek ve egzozdan kaybedilen enerjiyi azaltmaktır.
Günümüzde otomobillerde "Atkinson çevrimli motor" denildiğinde ise genellikle klasik mekanik Atkinson motorundan ziyade, emme supabının daha uzun süre açık tutulmasıyla etkili sıkıştırma oranı azaltılmış benzinli motorlar kastedilir.
Bu motorlarda geometrik sıkıştırma oranı ile etkili sıkıştırma oranı birbirinden farklı olabilir.
Atkinson Çevrimi Nasıl Çalışır?
Dört zamanlı bir motorun temel çalışma aşamaları şunlardır:
Emme
Piston aşağı doğru hareket ederken hava-yakıt karışımı veya doğrudan hava silindire alınır.
Sıkıştırma
Piston yukarı doğru hareket ederek silindir içerisindeki karışımı sıkıştırır.
Yanma ve genişleme
Buji tarafından ateşlenen karışımın yanmasıyla yüksek basınç oluşur ve piston aşağı doğru itilir.
Egzoz
Piston tekrar yukarı hareket ederek yanmış gazları silindirden dışarı gönderir.
Atkinson çevrimli modern benzinli motorlarda bu aşamalar temel olarak aynı kalır. Asıl farklılık, özellikle emme supabının açılıp kapanma zamanlamasında ortaya çıkar.
Atkinson Çevriminde Emme Supabı Neden Geç Kapanır?
Modern Atkinson çevrimli motorların önemli özelliklerinden biri, emme supabının sıkıştırma strokunun başlangıcında normal Otto çevrimli motora göre daha uzun süre açık tutulabilmesidir.
Piston yukarı doğru hareket etmeye başladığında emme supabı bir süre daha açık kalabilir.
Bu sırada silindire alınmış havanın veya hava-yakıt karışımının bir bölümü emme manifoldu yönüne geri itilebilir.
Sonuç olarak piston fiziksel olarak sıkıştırma strokuna başlamış olsa da, silindir içerisindeki gazın gerçek sıkıştırılması daha geç başlar.
Böylece etkili sıkıştırma oranı azaltılmış olur.
Bu noktada önemli bir ayrım ortaya çıkar.
Motorun fiziksel geometrisi değişmediği halde valf zamanlaması sayesinde motorun etkili sıkıştırma davranışı değiştirilebilir.
Geometrik Sıkıştırma Oranı ve Etkili Sıkıştırma Oranı
Atkinson çevrimini anlamanın en önemli noktalarından biri budur.
Geometrik sıkıştırma oranı, pistonun alt ölü noktadan üst ölü noktaya hareketi sonucunda silindirin hacminin ne kadar küçüldüğünü ifade eder.
Etkili sıkıştırma oranı ise valf zamanlaması nedeniyle silindire gerçekten hapsedilen gazın ne kadar sıkıştırıldığını ifade eder.
Örneğin modern bir Atkinson motorunda geometrik sıkıştırma oranı oldukça yüksek olabilir. Ancak emme supabının geç kapanması nedeniyle etkili sıkıştırma oranı daha düşük tutulabilir.
Bu sayede motor yüksek bir genleşme oranından yararlanırken sıkıştırma tarafındaki çalışma koşulları farklılaştırılabilir.
Atkinson Motor Neden Daha Verimlidir?
Atkinson çevriminin temel avantajı termal verimliliğin artırılabilmesidir.
Yanma sonucunda silindir içerisinde oluşan basıncın piston üzerinde daha uzun süre iş yapması hedeflenir.
Başka bir ifadeyle, yanma sonucu ortaya çıkan enerjinin daha büyük bir kısmının mekanik işe dönüştürülmesi amaçlanır.
Bu nedenle Atkinson çevrimli motorlar, aynı kullanım koşullarında yakıt enerjisinden daha fazla faydalanmaya yönelik tasarlanabilir.
Ancak bunun karşılığında önemli bir ödün vardır.
Motorun özgül güç üretme kapasitesi düşebilir.
Bu nedenle Atkinson çevrimi, özellikle tek başına yüksek performans gerektiren uygulamalardan ziyade verimliliğin önemli olduğu araçlarda büyük avantaj sağlar.
Atkinson Motor Neden Hibrit Araçlarda Çok Kullanılıyor?
Atkinson çevrimini otomotiv dünyasında bu kadar önemli hale getiren en önemli nedenlerden biri hibrit teknolojisidir.
Bir hibrit araçta içten yanmalı motorun her zaman tek başına aracın tüm güç ihtiyacını karşılaması gerekmez.
Elektrik motoru, özellikle düşük devirlerde ve hızlanmanın ilk aşamalarında motora destek olabilir.
Bu durum Atkinson motorunun en önemli dezavantajlarından birini büyük ölçüde telafi eder.
Atkinson motor daha yüksek verimlilik sağlayabilir ancak düşük devirlerde ve belirli çalışma koşullarında Otto çevrimli eşdeğer bir motora göre daha düşük güç üretebilir.
Elektrik motoru bu açığı kapatabildiği için hibrit sistem oldukça başarılı bir kombinasyon oluşturur.
Hibrit Araçlarda Görev Dağılımı Nasıl Olur?
Hibrit sistemlerde içten yanmalı motor ile elektrik motoru birbirinin rakibi olmak zorunda değildir.
Tam tersine, her iki motor farklı çalışma koşullarında avantajlı olacak şekilde kullanılabilir.
Örneğin araç kalkış sırasında elektrik motorundan yüksek miktarda tork alabilir.
Araç sabit veya orta hızlarda ilerlerken Atkinson motoru daha verimli bir çalışma noktasında çalıştırılabilir.
Hızlanma sırasında elektrik motoru tekrar destek sağlayabilir.
Bu nedenle hibrit bir otomobilin toplam yakıt tüketimi yalnızca içten yanmalı motorun maksimum verimliliğine bağlı değildir.
Elektrik motoru, batarya ve motor kontrol sistemi birlikte çalışarak içten yanmalı motorun daha verimli bölgelerde çalışmasına yardımcı olur.
Atkinson Motor Daha Az Yakıt Yakar mı?
Potansiyel olarak evet, ancak burada önemli bir ayrıntı bulunuyor.
Bir motorun Atkinson çevriminde çalışması tek başına aracın mutlaka daha az yakıt tüketeceği anlamına gelmez.
Yakıt tüketimini;
-
Araç ağırlığı
-
Aerodinamik yapı
-
Şanzıman
-
Motor yönetim sistemi
-
Lastikler
-
Sürüş tarzı
-
Hava sıcaklığı
-
Trafik koşulları
-
Hibrit sistemin çalışma stratejisi
gibi birçok faktör etkiler.
Atkinson çevriminin sağladığı temel avantaj, motorun yakıt enerjisini daha verimli kullanabilmesidir.
Bu avantaj özellikle motorun verimli çalışma bölgesinde tutulabildiği hibrit araçlarda daha belirgin hale gelir.
Atkinson Çevriminin Dezavantajı Nedir?
Atkinson çevriminin en önemli dezavantajı güç yoğunluğudur.
Aynı motor hacmi ve benzer teknoloji seviyesinde, Atkinson çevrimli motorun düşük ve orta devirlerdeki güç üretimi bazı koşullarda Otto çevrimli bir motora göre daha düşük olabilir.
Bunun temel nedeni, emme supabının geç kapanması nedeniyle etkin sıkıştırmanın azaltılmasıdır.
Bu durum özellikle ani gaz taleplerinde daha düşük motor tepkisi oluşturabilir.
Ancak hibrit araçlarda elektrik motorunun anında tork üretmesi bu dezavantajı önemli ölçüde dengeleyebilir.
Atkinson Çevrimi ile Otto Çevrimi Arasındaki Temel Fark Nedir?
Otto çevrimi ile Atkinson çevrimi arasındaki temel fark, motorun sıkıştırma ve genleşme süreçlerinin nasıl yönetildiğidir.
Otto çevriminde sıkıştırma ve genleşme geometrik olarak daha dengeli bir yapıdadır.
Atkinson yaklaşımında ise genişleme oranının daha yüksek olması hedeflenir.
Modern otomobillerde bu sonuç çoğunlukla değişken supap zamanlaması kullanılarak elde edilir.
Emme supabının daha geç kapatılması, etkili sıkıştırmayı azaltırken genişleme strokundan daha fazla yararlanılmasına olanak sağlar.
Sonuç olarak Atkinson çevriminde temel hedef maksimum güçten ziyade yüksek termal verimlilik elde etmektir.
Atkinson Çevrimi ile Miller Çevrimi Aynı mı?
Bu iki çevrim birbirine oldukça benzer çalışma mantığına sahip olduğu için sık sık karıştırılır.
Her ikisinde de valf zamanlaması değiştirilerek etkili sıkıştırma oranı ile genişleme oranı birbirinden ayrılabilir.
Ancak otomotiv sektöründe kullanılan terminoloji üreticiden üreticiye değişebilir.
Özellikle modern motorlarda "Atkinson benzeri" veya "Miller çevrimi" olarak tanımlanan çalışma stratejileri, valf zamanlaması ve motorun hava yönetimi açısından birbirine yaklaşabilir.
Miller çevriminde aşırı besleme kullanımı da önemli bir tasarım unsuru olabilir. Turboşarj veya süperşarj kullanılarak düşük etkili sıkıştırmanın oluşturduğu hava dolumu kaybı telafi edilebilir.
Bu nedenle günümüzde Atkinson ve Miller çevrimlerini yalnızca tek bir mekanik tasarım üzerinden ayırmak her zaman kolay değildir.
Atkinson Motor Turboşarjlı Olabilir mi?
Evet.
Atkinson benzeri çalışma prensibi ile turboşarj teknolojisinin birlikte kullanılması mümkündür.
Turboşarj, motora daha fazla hava göndererek motorun hava dolumunu artırabilir.
Bu sayede düşük etkili sıkıştırma oranının neden olduğu bazı güç kayıpları telafi edilebilir.
Ancak turboşarjın eklenmesi motorun termal yönetimini, vuruntu kontrolünü, egzoz sıcaklıklarını ve hava-yakıt yönetimini daha karmaşık hale getirir.
Bu nedenle turboşarjlı Atkinson veya Miller benzeri motorlar daha gelişmiş motor yönetim sistemlerine ihtiyaç duyabilir.
Atkinson Motorlarda Yüksek Sıkıştırma Oranı Neden Kullanılır?
Burada ilk bakışta bir çelişki görülebilir.
Atkinson motorun etkili sıkıştırma oranı azaltılırken neden bazı modern motorlarda geometrik sıkıştırma oranı oldukça yüksektir?
Çünkü yüksek geometrik sıkıştırma oranı, genişleme strokundan daha fazla yararlanılmasına yardımcı olabilir.
Emme supabının geç kapanması sayesinde etkili sıkıştırma daha düşük tutulurken, pistonun fiziksel olarak üst ölü noktaya ulaşmasıyla birlikte genişleme tarafında yüksek bir genişleme oranından faydalanılabilir.
Bu yaklaşım doğru motor yönetimiyle birlikte verimliliği artırabilir.
Atkinson Motorlarda Vuruntu Riski
Benzinli motorlarda sıkıştırma oranı artırıldığında vuruntu riski önemli bir konu haline gelir.
Atkinson çevriminde emme supabının geç kapanması, silindirdeki gerçek sıkıştırmanın belirli ölçüde azaltılmasına yardımcı olduğu için yüksek geometrik sıkıştırma oranıyla çalışmayı kolaylaştırabilir.
Bununla birlikte modern motorlarda vuruntu kontrolü yalnızca valf zamanlamasına bağlı değildir.
Motor kontrol ünitesi;
-
Ateşleme zamanlaması
-
Yakıt püskürtme
-
Hava miktarı
-
Motor sıcaklığı
-
Emme havası sıcaklığı
-
Gaz kelebeği
-
Değişken supap zamanlaması
gibi birçok parametreyi sürekli olarak kontrol eder.
Atkinson Çevrimli Motorlarda Değişken Supap Zamanlamasının Önemi
Modern Atkinson motorların başarısında değişken supap zamanlaması büyük rol oynar.
Motor her çalışma koşulunda aynı supap zamanlamasına ihtiyaç duymaz.
Düşük yükte, yüksek yükte, soğuk çalıştırmada ve yüksek devirlerde farklı valf zamanlamaları tercih edilebilir.
Motor kontrol ünitesi, değişken supap zamanlaması sistemini kullanarak emme ve egzoz supaplarının açılma-kapanma zamanlarını çalışma koşullarına göre değiştirebilir.
Bu sayede motor yalnızca tek bir çalışma karakterine mahkûm olmaz.
Verimlilik ve performans arasında daha iyi bir denge kurulabilir.
Atkinson Çevrimli Motorlarda Gaz Kelebeği Nasıl Etkilenir?
Geleneksel benzinli motorlarda motor yükünün kontrolünde gaz kelebeği önemli bir rol oynar.
Gaz kelebeği kısmen kapandığında motora giren hava miktarı azalır. Ancak piston emme strokunda hareket etmeye devam ettiği için emme manifoldunda vakum oluşabilir.
Bu durum pompalama kayıplarını artırabilir.
Atkinson çevriminde valf zamanlaması kullanılarak silindire alınan havanın bir kısmının emme tarafına geri gönderilmesi, motorun yük kontrol stratejisinin farklılaştırılmasına yardımcı olabilir.
Bu sayede belirli çalışma koşullarında pompalama kayıpları azaltılabilir.
Atkinson Çevrimi Motorun Performansını Düşürür mü?
Bu sorunun cevabı motorun tasarımına bağlıdır.
Atkinson çevriminin temel önceliği yüksek verimlilik olduğu için aynı hacimdeki bir Otto çevrimli motorla doğrudan karşılaştırıldığında güç üretimi daha düşük olabilir.
Ancak modern otomobillerde motorun toplam performansını yalnızca içten yanmalı motor belirlemez.
Özellikle hibrit araçlarda elektrik motoru bu farkı kapatabilir.
Bu nedenle sürücünün hissettiği toplam performans, benzinli motorun tek başına ürettiği güçten daha farklı olabilir.

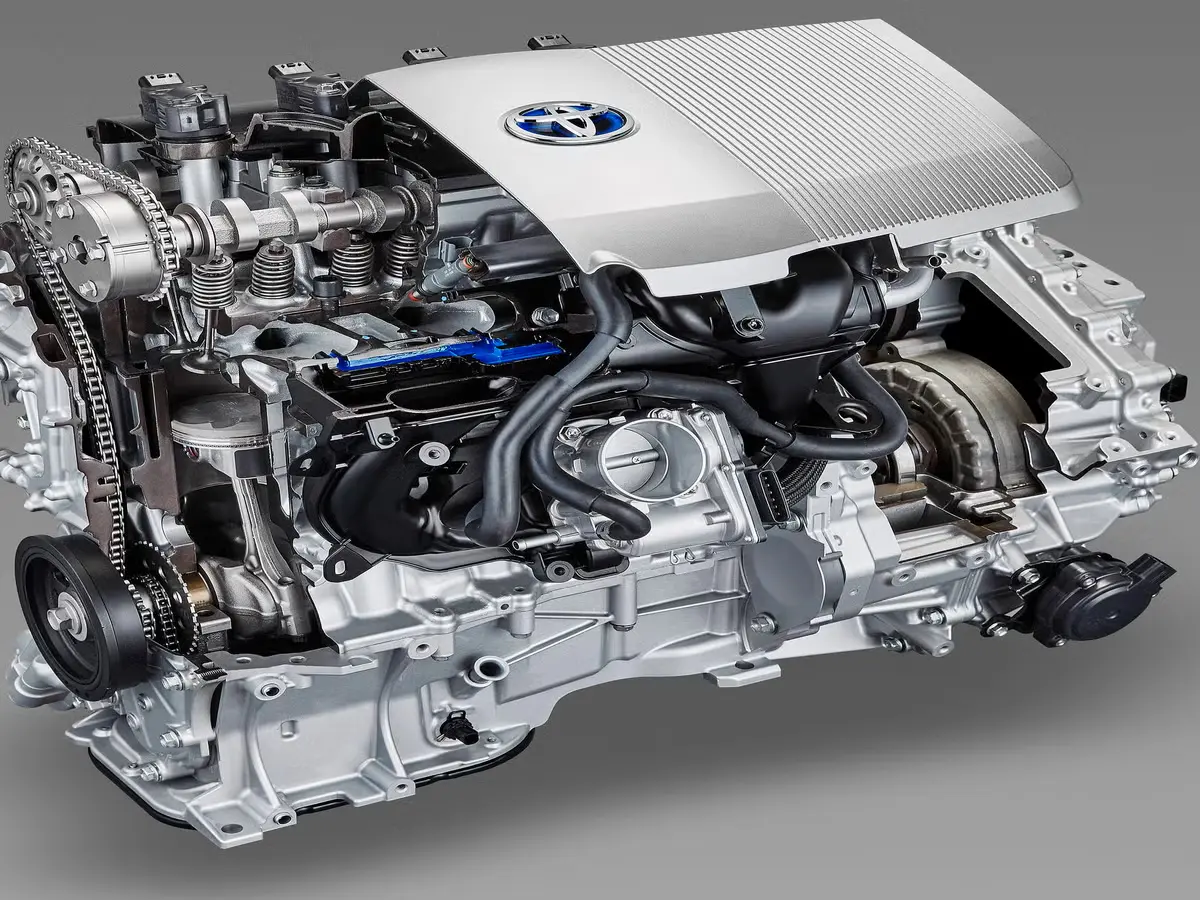

Atkinson Motor Neden Toyota Hibritleriyle Bu Kadar Özdeşleşti?
Toyota'nın hibrit sistemleri Atkinson çevrimli motorların otomotiv dünyasında yaygın şekilde tanınmasına önemli katkıda bulundu.
Toyota'nın hibrit sistemlerinde içten yanmalı motorun yüksek verimlilikte çalışması, elektrik motorunun ise gerekli durumlarda destek vermesi hedeflenir.
Bu yaklaşım, Atkinson çevriminin karakteriyle oldukça iyi örtüşür.
İçten yanmalı motorun her koşulda maksimum gücü üretmesi yerine, verimli çalışma bölgelerinde çalışması ve elektrik motorunun ihtiyaç duyulan anlarda destek sağlaması hibrit sistemin temel avantajlarından biridir.
Ancak Atkinson çevrimi yalnızca Toyota'ya özgü değildir.
Farklı üreticiler de yüksek verimlilik hedefleyen motorlarında Atkinson benzeri çalışma stratejileri kullanmaktadır.
Atkinson Çevrimi Sadece Hibrit Araçlarda mı Kullanılır?
Hayır.
Atkinson çevrimi hibrit araçlarda özellikle avantajlı olsa da yalnızca hibritlere özgü değildir.
İçten yanmalı motorun yakıt verimliliğinin önemli olduğu farklı uygulamalarda da bu prensipten yararlanılabilir.
Bununla birlikte hibrit sistemler Atkinson motorun düşük güç yoğunluğu gibi dezavantajlarını elektrik motoruyla dengeleyebildiği için bu kombinasyon özellikle başarılıdır.
Atkinson Motor ile Normal Benzinli Motor Arasındaki Fark Sürüşte Hissedilir mi?
Bazı araçlarda hissedilebilir.
Atkinson çevrimli bir motor, özellikle tek başına kullanıldığında gaz pedalına verilen tepki açısından daha sakin bir karaktere sahip olabilir.
Motorun yüksek devirlere çıkması gerekebilir ve yüksek güç talebinde motor sesi daha belirgin hale gelebilir.
Ancak hibrit sistemlerde elektrik motoru devreye girdiği için bu karakter çoğu zaman daha yumuşak hissedilir.
Elektrik motorunun anlık tork üretmesi, Atkinson motorun güç üretme karakterini destekler.
Bu nedenle hibrit bir otomobilde sürücünün deneyimlediği performans yalnızca Atkinson motorun özellikleriyle değerlendirilmemelidir.
Atkinson Çevrimli Motorların Bakımı Farklı mıdır?
Atkinson çevrimi, motorun bakımını tamamen farklı bir kategoriye sokmaz.
Motor yağı, soğutma sıvısı, bujiler, hava filtresi, yakıt sistemi ve diğer bakım kalemleri yine üreticinin belirlediği şartlara göre kontrol edilmelidir.
Ancak modern Atkinson motorlarda değişken supap zamanlaması ve gelişmiş motor yönetim sistemleri bulunduğu için elektronik ve mekanik sistemlerin düzgün çalışması önemlidir.
Özellikle supap zamanlamasıyla ilgili bir sorun oluştuğunda motorun verimliliği, rölanti karakteri, performansı ve yakıt tüketimi etkilenebilir.
Hibrit araçlarda ise içten yanmalı motorun yanında elektrik motoru, yüksek voltaj bataryası, inverter ve hibrit kontrol sistemi gibi ek bileşenler bulunduğundan teşhis daha kapsamlı olabilir.
Atkinson Motor Arıza Yaptığında Ne Olur?
Atkinson çevrimli bir motorun çalışma prensibi, onu arızalara karşı tamamen farklı hale getirmez.
Ancak değişken supap zamanlaması, sensörler ve elektronik motor yönetimi önemli hale gelir.
Örneğin:
-
Değişken supap zamanlaması sistemi arızaları
-
Eksantrik mili konum sensörü problemleri
-
Krank mili sensörü problemleri
-
Gaz kelebeği sorunları
-
Ateşleme problemleri
-
Yakıt enjeksiyon problemleri
-
Hava kaçakları
-
Düşük motor yağı seviyesi veya uygun olmayan yağ
-
Motor kontrol sistemi arızaları
motorun düzgün çalışmasını etkileyebilir.
Hibrit araçlarda bunlara ek olarak elektrik motoru ve hibrit sistem bileşenleri de teşhis sürecine dahil edilir.
Atkinson Çevrimi Gelecekte Daha Fazla Kullanılacak mı?
Elektrikli otomobillerin yaygınlaşmasına rağmen içten yanmalı motorların tamamen ortadan kalkması kısa vadede her pazar için aynı hızda gerçekleşmiyor.
Hibrit, plug-in hibrit ve menzil artırıcılı elektrikli araçlar gibi çözümler, içten yanmalı motorların daha verimli hale getirilmesini önemli kılıyor.
Bu nedenle Atkinson çevrimi ve benzeri yüksek verimlilik odaklı çalışma stratejileri önemini koruyabilir.
Özellikle içten yanmalı motorun sürekli maksimum güç üretmesinin gerekmediği hibrit sistemlerde, motorun mümkün olduğunca verimli bir çalışma noktasında tutulması büyük avantaj sağlar.
Atkinson Çevriminin Temel Mantığı
Atkinson çevrimini tek bir cümleyle açıklamak gerekirse:
Amaç daha fazla güç üretmek değil, yakıtın içerdiği enerjiden mümkün olduğunca fazla mekanik iş elde etmektir.
Emme supabının zamanlamasının değiştirilmesiyle etkili sıkıştırma azaltılabilir, yüksek genişleme oranından faydalanılabilir ve motorun termal verimliliği artırılabilir.
Bunun karşılığında güç üretiminde bazı tavizler ortaya çıkabilir.
Hibrit araçlarda elektrik motorunun bu noktada devreye girmesi ise Atkinson çevriminin verimlilik avantajı ile elektrik motorunun yüksek tork avantajını bir araya getirir.
Bu nedenle Atkinson çevrimli motorlar özellikle yakıt ekonomisinin ön planda olduğu hibrit otomobillerde oldukça mantıklı bir mühendislik çözümü haline gelmiştir.
